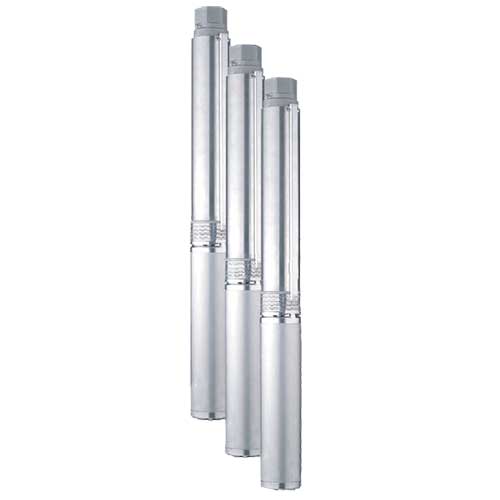

Groundwater pump MITSUBISHI DSP Series
Groundwater pump MITSUBISHI DSP Series
Groundwater pump MITSUBISHI DSP Series
คุณลักษณะพิเศษ
- เครื่องสูบน้ำแบบไฟฟ้าชนิดมอเตอร์จุ่มใต้น้ำ (Submersible Pump) ขับด้วยมอเตอร์ไฟฟ้ากระแสสลับ 220 โวลต์ 1 เฟส 50 ไซเคิ้ล
- มอเตอร์สามสายระบบปิดระบายความร้อนด้วยน้ำ ความเร็วรอบมอเตอร์ 2,850 รอบต่อนาที
- สามารถใช้งานได้ปกติแม้ไฟตกเหลือเพียง 160 โวลต์ (เฉพาะรุ่น 1-2 แรงม้า)
- สามารถใช้งานกับแหล่งจ่ายไฟที่เสถียรอย่างเครื่องปั่นไฟได้ดี
- มีอุปกรณ์ป้องกันมอเตอร์ไหม้และป้องกันฟ้าผ่าในตัว
- ใช้งานร่วมกับกล่องควบคุมพร้อมคาปาซิเตอร์สตาร์ท คาปาซิเตอร์รัน และอุปกรณ์ป้องกันโอเวอร์โหลดในกล่อง
- เพิ่มแรงสตาร์ออกตัวสูงถึง 3 เท่า แม้ในสภาวะไฟฟ้าตก ลดปัญหาการติดทรายขณะสตาร์ท
Model | Supply | Output | Flow | Flow rate | Current | ||||||||
m3/Hr | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6.2 | 7.2 | ||||||
kW | Hp | I/min | 0 | 20 | 40 | 60 | 80 | 100 | 120 | ||||
| 4DSP-755E32/12 | 1 Phase | 0.75 | 1 | 10 GPM | Total Head (m.) | 110 | 94 | 52 | 7.6 | ||||
| 4DSP-755E40/12 | 0.75 | 1 | 15 GPM | 75 | 67 | 57 | 47 | 7.6 | |||||
| 4DSP-1105E40/19 | 1.1 | 1½ | 117 | 103 | 92 | 72 | 10.8 | ||||||
| 4DSP-755E32/8 | 0.75 | 1 | 20 GPM | 60 | 58 | 53 | 44 | 32 | 7.6 | ||||
| 4DSP-1105E32/12 | 1.1 | 1½ | 90 | 87 | 81 | 69 | 49 | 10.8 | |||||
| 4DSP-1505E32/16 | 1.5 | 2 | 122 | 117 | 106 | 88 | 64 | 12.1 | |||||
| 4DSP-1105E50/8 | 1.1 | 1½ | 30 GPm | 56 | 55 | 54 | 53 | 50 | 44 | 36 | 10.8 | ||
| 4DSP-1505E50/11 | 1.5 | 2 | 76 | 70 | 67 | 65 | 60 | 51 | 33 | 12.1 | |||
Model | Supply | Output | Flow | Flow rate | Current | ||||||||
m3/Hr | 0 | 3.0 | 6.0 | 9.0 | 12.0 | 15.0 | 18.0 | ||||||
kW | Hp | I/min | 0 | 50 | 100 | 150 | 200 | 250 | 300 | ||||
| 4DSP-1505E50/8 | 1 Phase | 1.5 | 2 | 50 GPM | Total Head | 51 | 45 | 39 | 27 | 10 | 12.1 | ||
| 4DSP-2205E50/12 | 2.2 | 3 | 71 | 64 | 56 | 39 | 19 | 17.8 | |||||
| 4DSP-1505E50/7 | 1.5 | 2 | 85 GPM | 39 | 37 | 33 | 30 | 23 | 18 | 13 | 12.1 | ||
| 4DSP-2205E50/9 | 2.2 | 3 | 48 | 43 | 40 | 35 | 30 | 20 | 10 | 17.8 | |||
ปั๊มบาดาลสำหรับบ่อ 4 นิ้ว
โครงสร้างชิ้นส่วน
- เครื่องสูบน้ำแบบ Nulti-stage Pump มีเช็ควาล์ว ติดตั้งในตัวสำหรับติดตั้งกับบ่อบาดาลขนาด 100 มม.(4 นิ้ว)
- เรือนสูบ (Pump Casing), เพลา (Shaft), ข้อต่อเพลา (Coupling), แผงปะกับสายไฟ (Cable Guard), ทางน้ำออก (Discharge Head), Motor Adapter ทำมาจากเหล็กกล้าไร้สนิม
- ใบพัดทำจากวัสดุ Arctal homopolymer resin (POM) ทนการขัดสีจากทรายได้เป็นอย่างดีและไม่มีสารละลายเป็นพิษละลายปนไปกับน้ำที่ใช้บริโภค
- ระบบใบพัด “สลัดทราย” ป้องกันสภาวะติดทราย โดยประกอบด้วยระบบ Tri-seal Floating stage มีแหวนกันสึก (Water Resistance Ring) ทำจากเหล็กกล้าไร้สนิม และมีแผ่นยางสะบัดทราย (Anti Sand Rubber) นอกจากนี้ในบางรุ่นใบพัดออกแบบเป็น Float wearing เพื่อให้ได้การทำงานที่มีสมรรถนะสูง
Outline Dimention
Model | Discharge | A | B | C | D | Stage | Weight |
(mm.) | |||||||
| 4DSP-755E32/12 | P.F. | 340 | 32 | 660 | 94 | 12 | 14.0 |
| 4DSP-755E32/8 | 390 | 320 | 710 | 94 | 8 | 14.9 | |
| 4DSP-1105E32/12 | 505 | 350 | 855 | 94 | 12 | 19.2 | |
| 4DSP-1505E32/16 | 650 | 395 | 1045 | 94 | 16 | 22.9 | |
| 4DSP-755E40/12 | P.F. | 470 | 320 | 790 | 94 | 12 | 15.0 |
| 4DSP-1105E40/19 | 680 | 350 | 1030 | 94 | 19 | 18.0 | |
| 4DSP-1105E50/8 | P.F 2″ | 475 | 350 | 825 | 94 | 8 | 16.9 |
| 4DSP-1505E50/11 | 585 | 395 | 980 | 94 | 11 | 20.0 | |
| 4DSP-1505E50/8 | 595 | 395 | 990 | 94 | 8 | 21.5 | |
| 4DSP-1505E50/7 | 665 | 395 | 1060 | 94 | 7 | 23.5 | |
| 4DSP-2205E50/12 | 835 | 605 | 1440 | 94 | 12 | 28.5 | |
| 4DSP-2205E50/9 | 905 | 605 | 1510 | 94 | 9 | 28.5 | |
