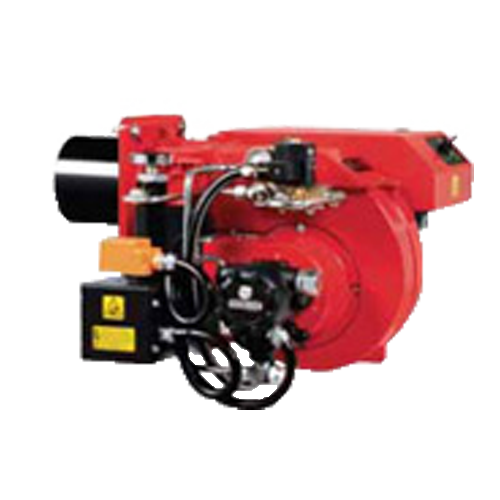

เครื่องพ่นไฟ F.B.R. FNL-FNDL Series

F.B.R. FNL-FNDL Series เครื่องพ่นไฟที่ใช้น้ำมันเตาเป็นเชื้อเพลิง (Heavy Oil Burner) ถูกออกแบบมาเพื่อใช้งานหนักและต่อเนื่อง เช่น หม้อต้มไอน้ำ (Boiler) หรือเตาเผาชนิดต่างๆ (Incinerator) เป็นสินค้าคุณภาพสูงนำเข้าจากประเทศอิตาลี มีจำหน่ายให้เลือกใช้งานหลากหลายรุ่น ทั้งแบบ 1 Stage, 1 Stage for dense heavy oil, Progressive & Modulating และแบบ 3 Stages

Category Tags , , , , ,
ขอใบเสนอราคา/Request a quote
Facebook
Twitter
Email
Print

เครื่องพ่นไฟ F.B.R. FNL-FNDL Series

FNDP 190/M,FNDP 250/M,FNDP 350/M,FNDP 450/M,FNDP 55/0M

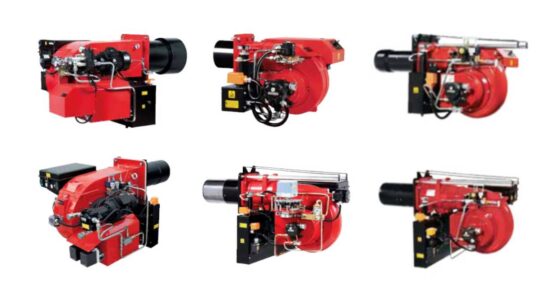

F.B.R. FNL FNDL Series 1



F.B.R. FNL-FNDL Series Specifications

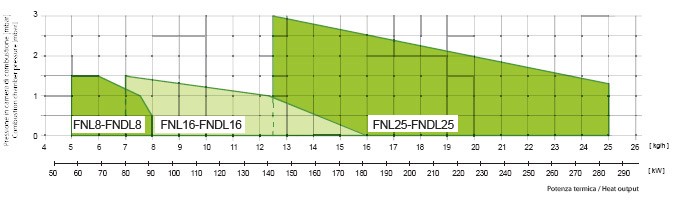

fbr-fnl-1stage-57-284kw-performance-curve-6

1Stage for fluid heavy oil 1 Stage for dense heavy oil 1 Stage from 57 up to 284 kW
kg/h kW Phase
min max min max
FNL 8 FNDL 8 5 8 57 91 1F
FNL 16 FNDL 16 7 16 80 182
FNL 25 FNDL 25 12,5 25 142 284 3F

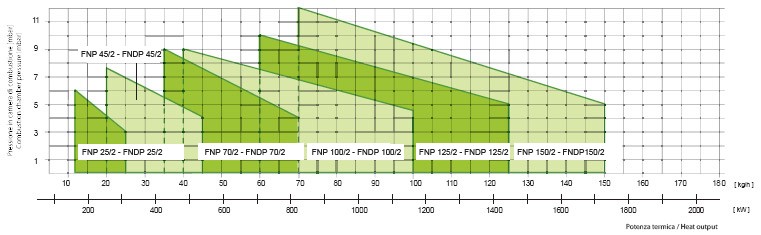

fbr-fnp-2stage-142-1705kw-performance-curve-2

1Stage for fluid heavy oil 1 Stage for dense heavy oil 1 Stage from 57 up to 284 kW
kg/h kW Phase
min max min max
FNP 25/2 FNDP 25/2 12,5 25 142 284 3F
FNP 45/2 FNDP 45/2 20 45 227 512
FNP 70/2 FNDP 70/2 35 70 398 796
FNP 100/2 FNDP 100/2 40 100 455 1137
FNP 125/2 FNDP 125/2 60 125 682 1421
FNP 150/2 FNDP 150/2 70 150 796 1705

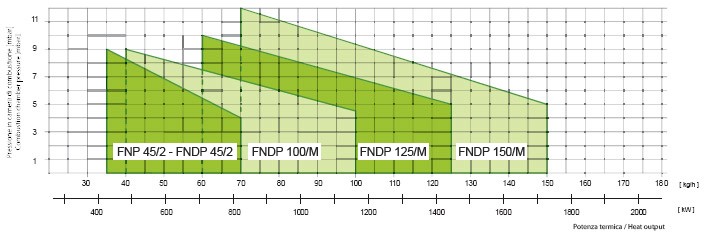

fbr-fndp-398-1705kw-performance-curve

Progressive & Modulating Progressive & Modulating from 398 up to 1705 kW
kg/h kW Phase
min max min max
FNDP 70/M 35 70 398 796 3F
FNDP 100/M 40 100 455 1137
FNDP 125/M 60 125 682 1421
FNDP 150/M 75 150 853 1705

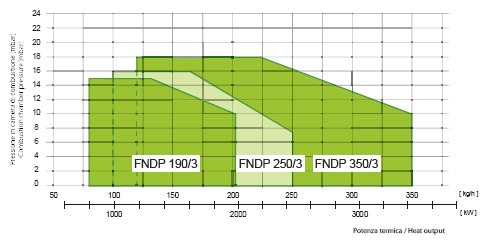

fbr-fndp-3stage-909-3979kw-performance-curve-4

3 Stages 3 Stages from 909 up to 3979 kW
kg/h kW Phase
min max min max
FNDP 190/3 80 206 909 2341 3F
FNDP 250/3 100 250 1137 2842
FNDP 350/3 120 350 1364 3979

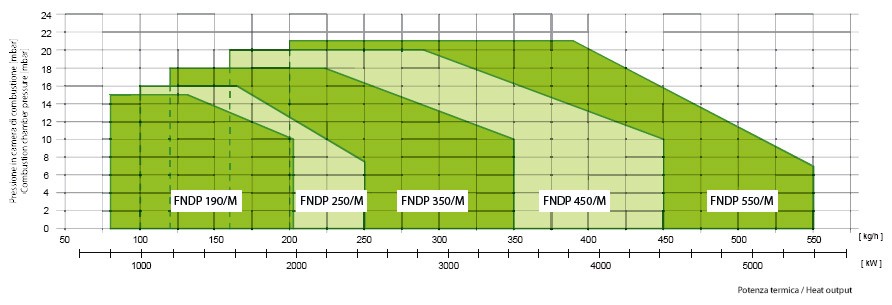

fbr-fnl-909-6252kw-performance-curve-5

Progressive & Modulating Progressive & Modulating from 909 up to 6252 kW
kg/h kW Phase
min max min max
FNDP 190/M 80 206 909 2341 3F
FNDP 250/M 100 250 1137 2842
FNDP 350/M 120 350 1364 3979
FNDP 450/M 160 450 1819 5116
FNDP 55/0M 200 550 2274 6252

F.B.R. FNL-FNDL Series Dimensions

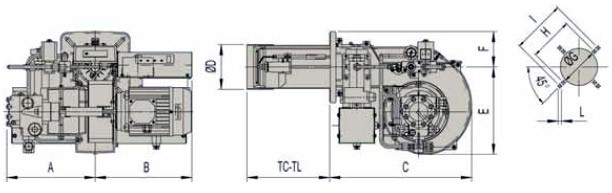

fbr-fnl-1stage-57-284kw-dimensions-1

Model A B C ØD E F ØG H I L TC TL
FNL 8 FNDL 8 253 280 410 107 251 102 120 180 226 10 120 240
FNL 16 FNDL 16 253 280 410 107 251 102 120 180 226 10 120 240
FNL 25 FNDL 25 255 280 410 130 251 102 140 180 226 10 120 240

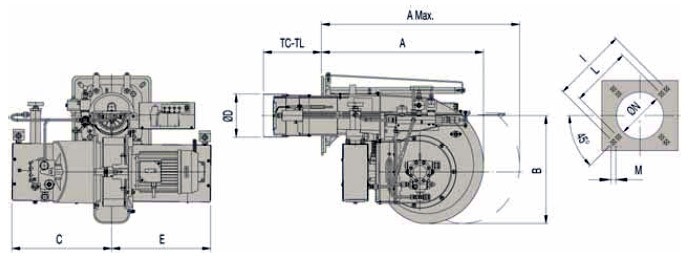

fbr-fnp-2stage-142-1705kw-dimensions-2

Model A A Max. B C ØD E TC TL I L M ØN
FNP 25/2 FNDP 25/2 540 950 325 295 135 319 170 350 340 283 M12 160
FNP 45/2 FNDP 45/2 540 950 325 295 155 319 170 350 340 283 M12 160
FNP 70/2 FNDP 70/2 660 1100 355 295 165 326 250 350 368 340 M12 180
FNP 100/2 FNDP 100/2 656 1085 440 410 175 400 235 335 368 340 M12 190
FNP 125/2 FNDP 125/2 820 1400 520 420 209 400 200 400 368 340 M14 230
FNP 150/2 FNDP 150/2 820 1400 520 420 209 400 200 400 368 340 M14 230

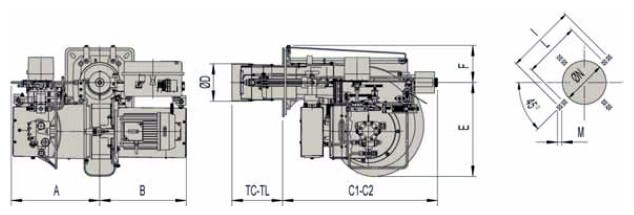

fbr-fndp-398-1705kw-dimensions-3

Model A B C1 C2 ØD E F TC TL I L M ØN
FNDP 70/M 360 385 735 1175 165 355 171 250 350 368 340 M12 180
FNDP 100/M 410 400 720 1150 175 440 173 235 335 368 340 M12 190
FNDP 125/M 420 400 860 1440 209 520 213 200 400 368 340 M14 230
FNDP 150/M 420 400 860 1440 209 520 213 200 400 368 340 M14 230

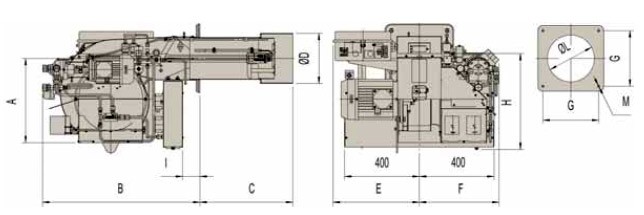

fbr-fndp-3stage-909-3979kw-dimensions-4

Model A B C ØD E F G H I ØL M
FNDP 190/3 453 850 495 234 464 430 300 490 93 245 M14
FNDP 250/3 453 850 500 271 464 430 300 490 93 280 M14
FNDP 350/3 453 942 520 292 575 488 390 494 75 300 M14

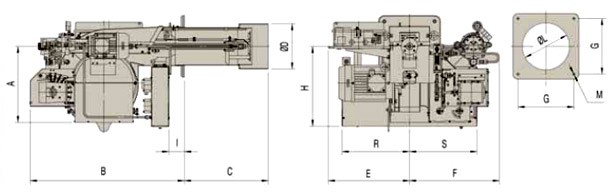

fbr-fnl-909-6252kw-dimensions-5

Model A B C ØD E F G H I ØL M R S
FNDP 190/M 453 920 495 234 484 536 300 490 93 245 M14 400 400
FNDP 250/M 453 920 500 271 484 536 300 490 93 280 M14 400 400
FNDP 350/M 481 1025 520 292 537 565 390 495 75 310 M14 400 400
FNDP 450/M 481 1025 560 380 571 571 390 635 57 400 M14 520 400
FNDP 55/0M 481 1025 560 380 661 571 390 635 57 400 M14 520 400
