เครื่องพ่นไฟ OLYMPIA AG Series

เครื่องพ่นไฟ OLYMPIA AG Series

เครื่องพ่นไฟ OLYMPIA AG Series เครื่องพ่นไฟที่ใช้แก๊สเป็นเชื้อเพลิง โดยผู้ใช้สามารถเลือกอุปกรณ์ที่เหมาะสมกับแต่ละประเภทก๊าซ เช่น ก๊าซหุงต้ม (LPG) หรือ ก๊าซธรรมชาติ (LNG) ตั้งแต่การผลิตจากโรงงานเพื่อประสิทธิภาพสูงสุด โดยเครื่องพ่นไฟ โอลิมเปีย ชนิดจุดเปลวไฟนำ (Indirect Ignition Type) เป็นเครื่องพ่นไฟในรุ่นงานหนัก และเน้นเรื่องความปลอดภัยในการใช้งาน โดยที่ใช้เครื่องพ่นไฟนำ (Pilot Burner) จุดเปลวไฟจากหม้อสปาร์ค ซึ่งเครื่องพ่นไฟนำ (Pilot Burner) จะใช้ปริมาณก๊าซที่น้อย และเมื่อสัมผัสกับประกายไฟการจุดระเบิดก็จะไม่อันตราย เมื่อเครื่องพ่นไฟนำ (Pilot Burner) จุดเปลวไฟสมบูรณ์, โซลินอยวาล์วก๊าซหลัก (Main Solenoid Valve) จะเปิด และส่งปริมาณก๊าซไปในท่อส่งเชื้อเพลิงหลัก และติดไฟโดยสัมผัสกับเปลวไฟของเครื่องพ่นไฟนำ (Pilot Burner)

OLYMPIA AG Series มีการทำงานดังนี้

1. มอเตอร์ทำงานหมุนใบพัดลมเพื่อระบายก๊าซตกค้างในห้องเผา
2. โซลินอยวาล์วนำ (Pilot Valve) เปิดเพื่อให้ก๊าซไหลเข้าไปเครื่องพ่นไฟนำ (Pilot Burner) เพื่อเตรียมจุดไฟ
3. หม้อสปาร์คทำงานสร้างประกายไฟ ผ่านเขี้ยวสปาร์ค
4. เมื่อเครื่องพ่นไฟนำ (Pilot Burner) จุดเปลวไฟแล้ว, เขี้ยวรับสัญญาณจะตรวจจับการทำงานโดยรับความร้อนจากเปลวไฟ เพื่อส่งสัญญาณไปยังกล่องควบคุมว่ามีเปลวไฟแล้ว
5. โซลินอยวาล์วหลัก (Main Solenoid Valve) ส่งปริมาณก๊าซหลักไปยังห้องเผาไหม้ของเครื่องพ่นไฟ เพื่อสร้างเปลวไฟสมบูรณ์

ซึ่งทางผู้ผลิตได้ตระหนักถึงความปลอดภัยในการทำงาน จึงมีระบบตรวจสอบความปลอดภัยถึง 4 ขั้นตอน คือ

1. เครื่องพ่นไฟนำ (PILOT BURNER) เพื่อเลี่ยงการจุดระเบิดครั้งแรกที่รุนแรง (FIRE HAMMER)
2. สวิทซ์แรงดันก๊าซ (GAS PRESSURE SWITCH) เพื่อตรวจวัดปริมาณแก๊สก่อนจ่ายเข้าเครื่องพ่นไฟว่าอยู่ในระดับที่เหมาะสมหรือไม่
3. สวิทซ์แรงดันลม (AIR PRESSURE SWITCH) เพื่อตัวตรวจวัดปริมาณลม ในการไล่อากาศ และก๊าซที่ตกค้างในห้องเผาไหม้ ก่อนก่อนเปิดวาล์วจ่ายก๊าซ
4. เขี้ยวรับสัญญาณ (FLAME ROD) ตัวจับความร้อนจากเปลวไฟ เพื่อส่งสัญญาณไปยังกล่องควบคุมว่ามีเปลวไฟติดสมบูรณ์ โดยทุกระบบทำงานต่อ เนื่องกันด้วยระบบอัตโนมัติ ผ่านกล่องควบคุม (PROTECT RELAY) ซึ่งถ้ามีขั้นตอนใดทำงานไม่สมบูรณ์ กล่องควบคุมจะหยุดการทำงานเครื่องพ่นไฟ และแจ้งเตือนผู้ใช้งานให้เข้ามาตรวจสอบทันที จึงมีความปลอดภัยในการใช้งานเป็นอย่างสูง

OLYMPIA AG Series มีระบบการทำงาน 3 แบบ คือ ON-OFF, HI-LOW-OFF และ MODULATING

OLYMPIA AG Series Burner Specifications

OLYMPIA AG-5S,AG-10S,AG-15S,AG-25S,AG-30S,AG-40S,AG-45S,AG-60S,AG-80S,AGP-100S,AGP-150S,AGP-200S,AGP-250S,AGP-300

MODEL	POWER SUPPLY	MAX. OUTPUT	GAS PRESSURE	MOTOR	CONTROL	SAFETY
	(VxHz)	(kcal/h)	(mmHz0)	(kW)	SYSTEM	DEVICES
OLYMPIA AG-5S	AC	50,000	NGV:200	0.04	On-Off	Air PressureSwitch andFlame Rod
	100/220x 50/60		LPG:280
OLYMPIA  AG-10S	AC	100,000	NGV:200	0.15
	100/220x 50/60		LPG:280
OLYMPIA  AG-15S	AC	150,000	NGV:200	0.25
	100/220x 50/60		LPG:280
OLYMPIA  AG-25S	AC	250,000	NGV:200	0.4
	220/380x 50/60		LPG:280
OLYMPIA  AG-30S	AC	300,000	NGV:200	0.4
	220/380x 50/60		LPG:280
OLYMPIA  AG-40S	AC	400,000	NGV:200	0.75		Air Pressure Switch and Flame Detector
	220/380x 50/60		LPG:280
OLYMPIA  AG-45S	AC	450,000	NGV:200	0.75		Air Pressure Switch and Flame Rod
	220/380x 50/60		LPG:280
OLYMPIA  AG-60S	AC	600,000	NGV:200	1	On-Off/2 STAGE
	220/380×50/60		LPG:280
OLYMPIA  AG-80S	AC 220/380x	800,000	NGV:200	1.5	Proportional	Air Pressure Switch and Flame Detector
	50/60		LPG:280
OLYMPIA  AGP-100S	AC 220/380x	1,000,000	NGV:200	1.5
	0/60		LPG:280
OLYMPIA  AGP-150S	AC	1,500,000	NGV:200	2.2
	220/380×50/60		LPG:280
OLYMPIA  AGP-200S	AC	2,000,000	NGV:200	3.7
	220/380×50/60		LPG:280
OLYMPIA  AGP-250S	AC	2,500,000	NGV:200	5.5
	220/380×50/60		LPG:280
OLYMPIA  AGP-300S	AC	3,000,000	NGV:200	7.5
	220/380×50/60		LPG:280

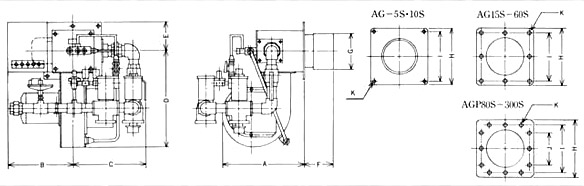

Olympia AG Series Dimensions

OLYMPIA AG-5S,AG-10S,AG-15S,AG-25S,AG-30S,AG-40S,AG-45S,AG-60S,AG-80S,AGP-100S,AGP-150S,AGP-200S,AGP-250S,AGP-300



Model	A	B	C	D	E	F	øG	□H	□I	J	K
OLYMPIA AG-5S	250	270	270	275	115	100	101	200	180	–	4-ø10
OLYMPIA AG-10S	270	275	270	290	120	100	114	200	180	–	4-ø10
OLYMPIA AG-15S	362	360	360	365	135	100	140	270	240	–	8-ø12
OLYMPIA AG-25S	397	410	410	415	135	100	160	270	240	–	8-ø12
OLYMPIA AG-30S	425	440	440	470	135	120	180	270	240	–	8-ø12
OLYMPIA AG-40S	460	480	480	505	135	120	180	270	240	–	8-ø12
OLYMPIA AG-45S	460	480	480	505	135	120	216	270	240	–	8-ø12
OLYMPIA AG-60S	505	435	540	275	115	120	216	340	310	–	8-ø12
OLYMPIA AG-80S	576	450	570	290	175	150	240	380	350	240	12-ø12
OLYMPIA AG-100S	576	460	570	365	182	150	260	400	364	240	12-ø12
OLYMPIA AG-150S	626	490	580	415	225	180	290	450	410	240	12-ø13
OLYMPIA AG-200S	676	510	600	470	245	180	330	490	450	260	12-ø13
OLYMPIA AG-250S	910	525	640	505	260	200	360	520	480	280	12-ø13
OLYMPIA AG-300S	950	550	660	505	290	200	410	580	544	300	12-ø13
