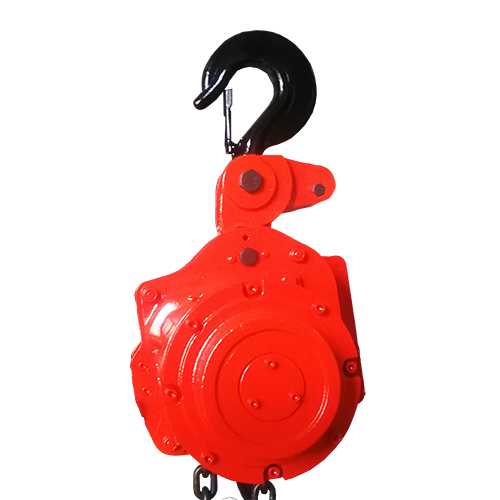

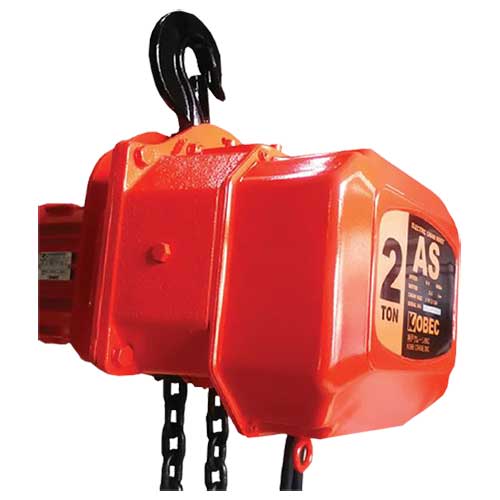

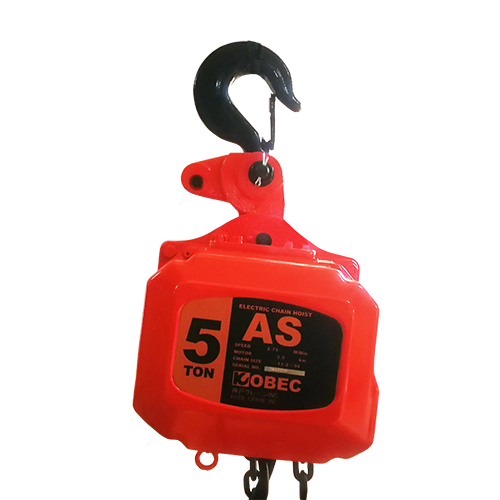

รอกไฟฟ้า KOBEC รุ่น AS/AD เป็นรอกไฟฟ้า ที่สามารถใช้ในงานหนักได้ รับน้ำหนักได้ 0.5- 10 Ton รุ่น AS เป็นแบบ Single Speed และรุ่น AD เป็นแบบ Dual Speed สามารถเพิ่มความยาวโซ่ยกได้ตามความต้องการ
คุณสมบัติเด่น รอกไฟฟ้า KOBEC รุ่น AS/AD
ให้พลังกำลังและความทนทานสูง
ด้วยความแข็งแรงและสมบูรณ์ของมอเตอร์ ทำให้ รอกไฟฟ้า KOBEC รุ่น AS/AD สามารถยกวัตถุที่มีน้ำหนักสูงสุดได้ถึง 10 ตัน รอกไฟฟ้า KOBEC ผลิตโดยผ่านกระบวนการขั้นพิเศษ
ระบบเบรกด้วยกลไก
รอกไฟฟ้า KOBEC รุ่น AS/AD มีระบบเบรกที่มีความแม่นยำสูงและสัมพันธ์กับน้ำหนักของวัตถุที่ยก ทำงานร่วมกับ Electric Brake เพื่อความปลอดภัยสูงสุดให้กับผู้ใช้งาน
ระบบเบรกไฟฟ้า (กระแสไฟ DC)
รอกไฟฟ้า KOBEC รุ่น AS/AD ระบบเบรกทั้ง 2 ระบบ คือ Mechanical Brake และ Electric Brake ทำให้มั่นใจกับความปลอดภัย ทั้งนี้ระบบเบรก Electric Brake ทำงานโดยใช้กระแสไฟ DC Current ทำให้มีความแม่นยำสูง

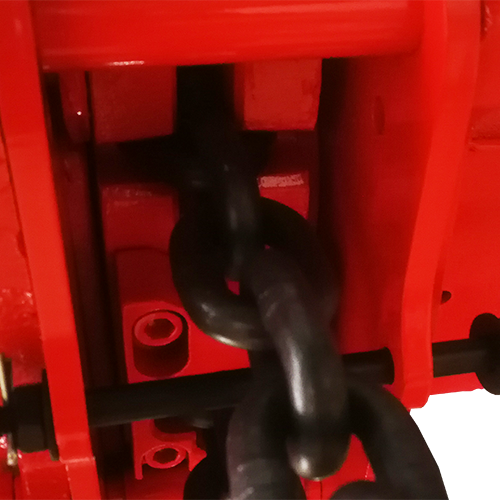

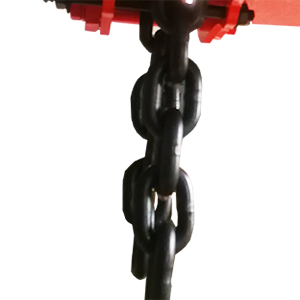

โซ่ยก
รอกไฟฟ้า KOBEC รุ่น AS/AD ทุกชิ้นส่วนของโซ่ยก ผลิตและนำเข้าจากประเทศญี่ปุ่น ภายใต้การผลิตที่คุณภาพสูงที่สุด โซ่ผลิตด้วยวัสดุ Alloy Steel เกรดดีที่สุด ที่ผ่านการเคลือบพื้นผิวด้วย Automatic Carburizing ทำให้โซ่ทนทานต่อการใช้งานหนัก สามารถเพิ่มความยาวโซ่ยกได้ตามความต้องการ

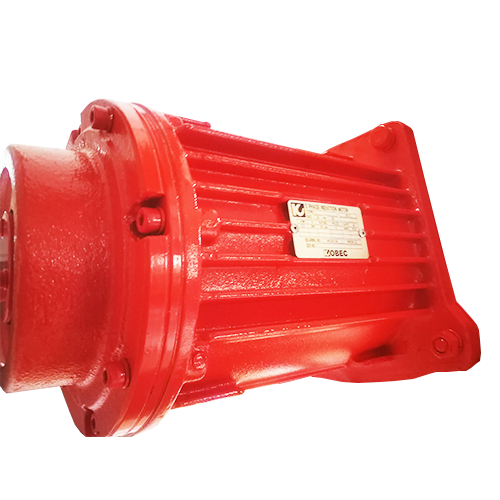

มอเตอร์
Motor ถูกพัฒนาให้ Motor ร้อนช้า ทำให้เหมือนกับการใช้งานที่ยาวนาน และตัว Cover ที่มีลักษณะเป็นครีบเพื่อการระบายความร้อนที่ดีขึ้น เหมาะกับการทำงานที่ต่อเนื่องและระบบ Thermal Protection ที่ตัดไฟเมื่อมอเตอร์มีขนาดร้อนเกินจำกัดในการทำงานเพื่อป้องกันมอเตอร์ไหม้ ทำให้เหมาะสำหรับงานหนัก Heavy Duty

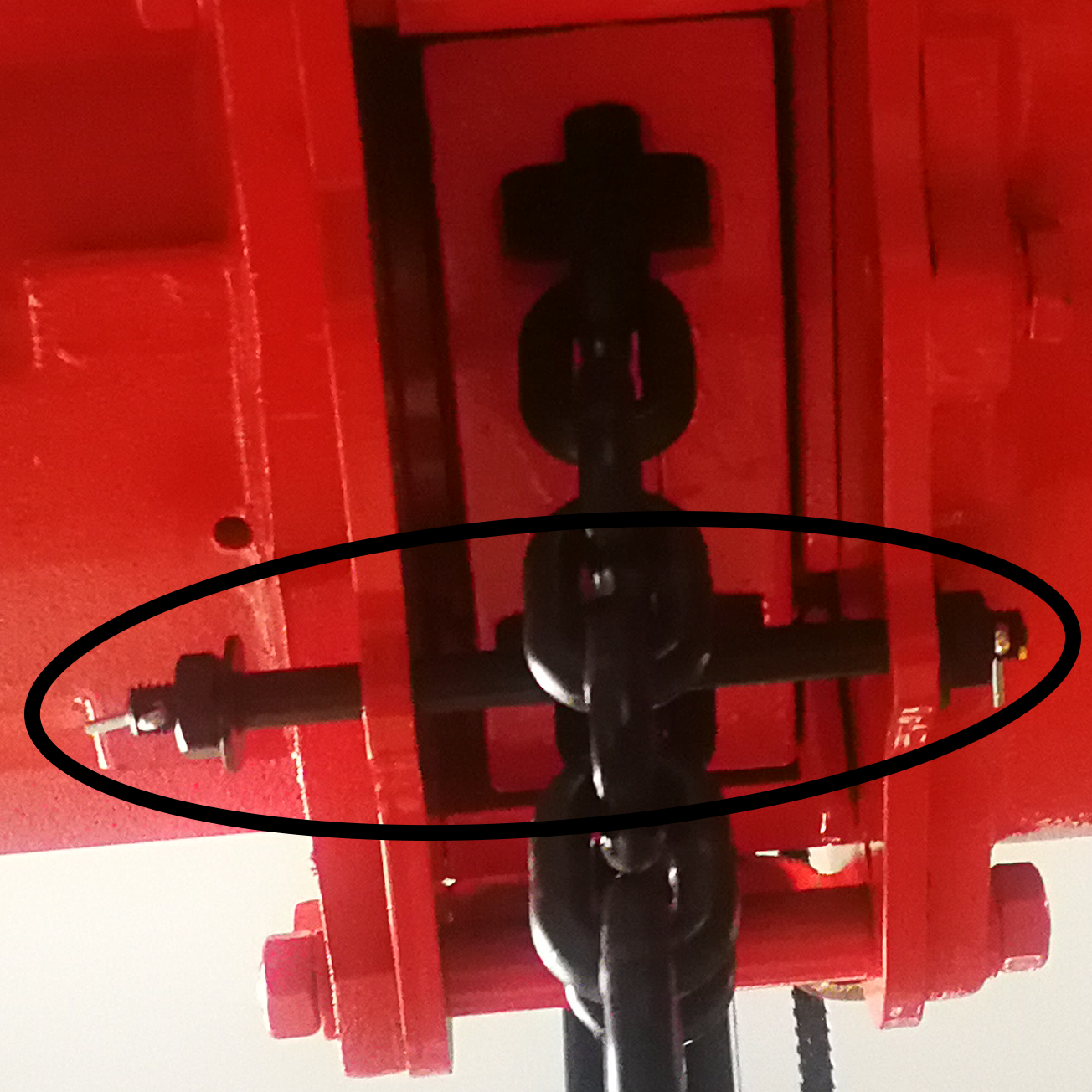

ช่องสำหรับเรียงโซ่
Chain Guide เป็นชิ้นส่วนสำคัญ ที่เป็นตัวทำให้ Load Sheave และ Load Chain ทำงานได้อย่างราบรื่นทั้งขึ้นและลง และเมื่อเกิดกรณียกขึ้นหรือยกลงสุด ตัวChain Guide จะไปแตะที่ Limit Switch และตัดระบบการทำงานทันทีเพื่อความปลอดภัย
ระบบตัดการทำงานแบบ Limit Switch
หากในขณะที่รอกโซ่ทำงานและถูกยกขึ้นไปกระแทกด้านบน จะเกิดอันตรายโดย ของอาจจะหลุดและตกลงมาข้างล่างได้ Limit Switch เป็นอุปกรณ์ที่สำคัญอย่างมาก Limit Switch จะทำหน้าที่หยุดการทำงานโดยสั่งตัดไฟ เพื่อไม่ให้ตะขอขึ้นไปชนรอกทำให้แน่ใจได้ว่าชิ้นส่วนของ รอกโซ่ จะไม่เกิดความเสียหายและวัตถุที่ยกจะไม่ตกลงมา
ระบบป้องกันการต่อไฟฟ้าผิดเฟส
ป้องกันการต่อไฟผิดเฟส อาจจะทำให้เกิดอันตรายขึ้นได้ถ้ารอกทำงานผิดทิศทาง
รีโมตควบคุมรอกใช้ไฟฟ้า DC 24 โวลล์
Push Button Control ของรอกไฟฟ้าทั้งหมด ทำงานภายใต้กระแสไฟ 24V เพื่อความปลอดภัยของผู้ใช้งาน

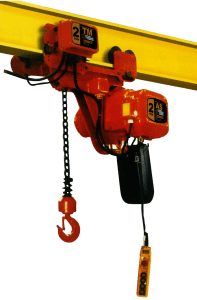

ขาแขวนรอกไฟฟ้า
เกียร์ตัวหนอนถูกออกแบบมาให้ใช้งานได้ง่าย มีข้อดีในการลดความเร็ว เพื่อสามารถสตาร์ทและหยุดได้เบา
KOBEC AS-0.5S,KOBEC AS-1S,KOBEC AS-1.5S,KOBEC AS-2S,KOBEC AS-2W,KOBEC AD-0.5S,KOBEC AD-1S,KOBEC AD-1.5S,KOBEC AD-2S,KOBEC AD-2W,KOBEC AS-3W,KOBEC AS-5W,KOBEC AS-7.5T,KOBEC AS-10F,KOBEC AD-3W,KOBEC AD-5W,KOBEC AD-7.5T,
KOBEC AD-10F
| รุ่น | KOBEC AS-0.5S | KOBEC AS-1S | KOBEC AS-1.5S | KOBEC AS-2S | KOBEC AS-2W | KOBEC AD-0.5S | KOBEC AD-1S | KOBEC AD-1.5S | KOBEC AD-2S | KOBEC AD-2W | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนักยก (ตัน) | 0.5 | 1 | 1.5 | 2 | 2 | 1 | 1 | 1.5 | 2 | 2 | |
| น้ำหนักทดสอบ (ตัน) | 0.63 | 1.25 | 1.88 | 2.5 | 2.5 | 1.25 | 1.25 | 1.88 | 2.5 | 2.5 | |
| ระยะยกมาตรฐาน (ม.) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| สายรีโมตยาว (ม.) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| ขนาดโซ่ยก (มม.) | Ø7.1×21 | Ø7.1×21 | Ø9.5×28.6 | Ø11.2×34 | Ø7.1×21 | Ø7.1×21 | Ø7.1×21 | Ø9.5×28.6 | Ø11.2×34 | Ø7.1×21 | |
| ทบโซ่ | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | |
| ความเร็วยก(ม./นาที)(AD)สูง/ต่ำ | 50Hz | 6.8 | 6.8 | 8.7 | 6.9 | 3.4 | 6.8/2.4 | 6.5/2.2 | 8.7/2.9 | 6.8/2.3 | 3.4/1.1 |
| 60Hz | 8.2 | 8.2 | 10.3 | 8.1 | 4.1 | 8.2/2.7 | 8.2/2.7 | 10.3/3.4 | 8.1/2.7 | 4.1/1.3 | |
| กำลังมอเตอร์ออก (กิโลวัตต์) | 1.8 | 1.8 | 3.5 | 3.5 | 1.8 | 1.8/0.7 | 1.8/0.7 | 4.4/2.2 | 4.4/2.2 | 1.8/0.7 | |
| แรงดันไฟ (โวลต์) / เฟส | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |

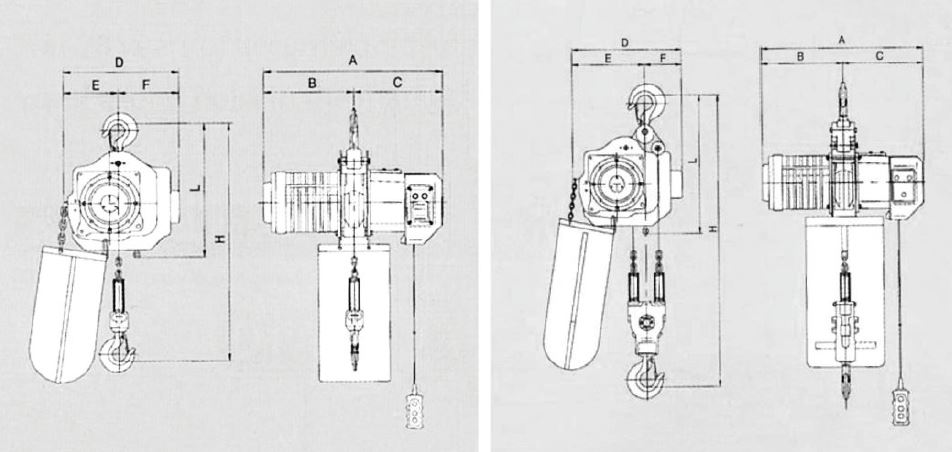

| มิติขนาด(มม.) | A | 582 | 582 | 671 | 671 | 582 | 636 | 636 | 728 | 728 | 636 |
| B | 308 | 308 | 358 | 358 | 308 | 338 | 338 | 383 | 383 | 338 | |
| C | 274 | 274 | 313 | 313 | 274 | 298 | 298 | 345 | 345 | 298 | |
| D | 264 | 364 | 433 | 433 | 364 | 395 | 395 | 463 | 463 | 394 | |
| E | 174 | 174 | 196 | 196 | 226 | 174 | 174 | 198 | 198 | 226 | |
| F | 190 | 190 | 235 | 235 | 138 | 225 | 225 | 265 | 265 | 168 | |
| H min | 600 | 600 | 718 | 735 | 800 | 600 | 600 | 718 | 735 | 800 | |
| L | 404 | 404 | 479 | 479 | 495 | 404 | 404 | 479 | 479 | 495 | |
| รูป | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | |
| น้ำหนักร่วม(กก.) | 73 | 73 | 122 | 126 | 86 | 80 | 80 | 138 | 143 | 94 | |
| รุ่น | KOBEC AS-3W | KOBEC AS-5W | KOBEC AS-7.5T | KOBEC AS-10F | KOBEC AD-3W | KOBEC AD-5W | KOBEC AD-7.5T | KOBEC AD-10F | |
|---|---|---|---|---|---|---|---|---|---|
| น้ำหนักยก (ตัน) | 3 | 5 | 7.5 | 10 | 3 | 5 | 7.5 | 10 | |
| น้ำหนักทดสอบ (ตัน) | 3.75 | 6.25 | 9.38 | 12.5 | 3.75 | 6.25 | 9.38 | 12.5 | |
| ระยะยกมาตรฐาน (ม.) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| สายรีโมตยาว (ม.) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| ขนาดโซ่ยก (มม.) | Ø9.5×28.6 | Ø11.2×34 | Ø11.2×34 | Ø11.2×34 | Ø9.5×28.6 | Ø11.2×34 | Ø11.2×34 | Ø11.2×34 | |
| ทบโซ่ | 2 | 2 | 3 | 4 | 2 | 2 | 3 | 4 | |
| ความเร็วยก(ม./นาที)(AD)สูง/ต่ำ | 50Hz | 4.35 | 2.75 | 1.8 | 2.75 | 4.351.4 | 2.75/0.9 | 1.8/0.6 | 2.75/0.9 |
| 60Hz | 5.15 | 3.25 | 2.1 | 3.25 | 5.15/1.7 | 3.25/1 | 2.1/0.7 | 3.25/1 | |
| กำลังมอเตอร์ออก (กิโลวัตต์) | 3.5 | 3.5 | 3.5 | 3.5×2 | 4.4/2.2 | 4.4/2.2 | 4.4/2.2 | (4.4/2.2)x2 | |
| แรงดันไฟ (โวลต์) / เฟส | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |

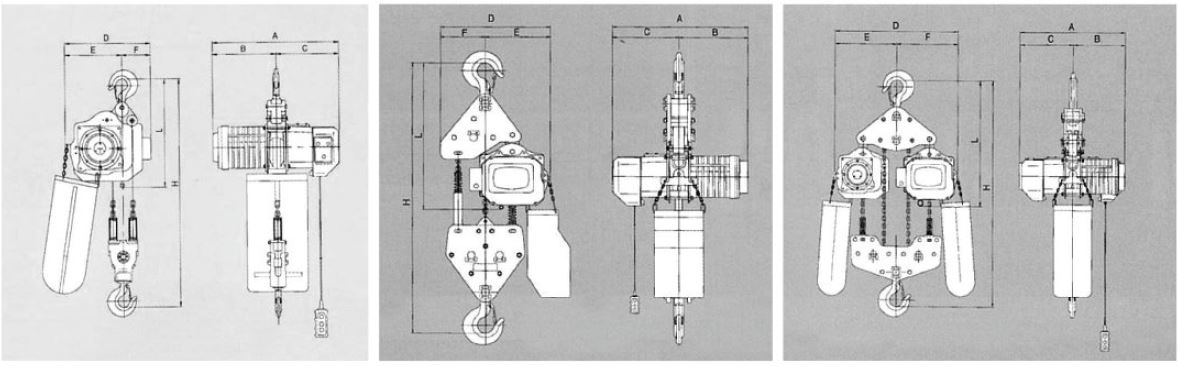

| มิติขนาด(มม.) | A | 671 | 671 | 671 | 716 | 728 | 728 | 728 | 766 |
| B | 358 | 258 | 358 | 358 | 383 | 383 | 383 | 383 | |
| C | 313 | 313 | 313 | 358 | 345 | 345 | 345 | 383 | |
| D | 433 | 433 | 541 | 816 | 463 | 463 | 541 | 816 | |
| E | 260 | 276 | 328 | 408 | 260 | 276 | 328 | 408 | |
| F | 173 | 157 | 213 | 408 | 203 | 187 | 213 | 408 | |
| H min | 935 | 1060 | 1445 | 1336 | 935 | 1060 | 1445 | 1336 | |
| L | 554 | 586 | 762 | 807 | 554 | 586 | 807 | 807 | |
| รูป | 1 | 1 | 2 | 3 | 1 | 1 | 2 | 3 | |
| น้ำหนักร่วม(กก.) | 145 | 163 | 266 | 396 | 162 | 179 | 282 | 428 | |
KOBEC ASM-3W,ASM-5W,ASM-7.5T,ASM-10F,ADM-3W,ADM-5W,ADM-7.5T,ADM-10F,ASM-0.5S,ASM-1S,ASM-1.5S,ASM-2S,ASM-2W,ADM-0.5S,ADM-1S,ADM-1.5S,ADM-2S,ADM-2W
| รุ่น | KOBEC ASM-0.5S | KOBEC ASM-1S | KOBEC ASM-1.5S | KOBEC ASM-2S | KOBEC ASM-2W | KOBEC ADM-0.5S | KOBEC ADM-1S | KOBEC ADM-1.5S | KOBEC ADM-2S | KOBEC ADM-2W | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนักยก(ตัน) | 0.5 | 1 | 1.5 | 2 | 2 | 0.5 | 1 | 1.5 | 2 | 2 | |
| น้ำหนักทดสอบ(ตัน) | 0.63 | 1.25 | 1.88 | 2.5 | 2.5 | 0.63 | 1.25 | 1.88 | 2.5 | 2.5 | |
| ระยะยกมาตรฐาน(ม.) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| สายรีโมตยาว(ม.) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| ขนาดโซ่ยก(มม.) | Ø7.1×21 | Ø7.1×21 | Ø9.5×28.6 | Ø11.2×34 | Ø7.1×21 | Ø7.1×21 | Ø7.1×21 | Ø9.5×28.6 | Ø11.2×34 | Ø7.1×21 | |
| ทบโซ่ | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | |
| ความเร็วยก(ม./นาที) | 50Hz | 6.8 | 6.8 | 8.7 | 6.9 | 3.4 | 6.8/2.4 | 6.8/2.2 | 8.7/2.9 | 6.8/2.3 | 3.4/1.1 |
| (AD)สูง/ต่ำ | 60Hz | 8.2 | 8.2 | 10.3 | 8.1 | 4.1 | 8.2/2.7 | 8.2/2.7 | 10.3/3.4 | 8.1/2.7 | 4.1/1.3 |
| มอเตอร์รอก (kw) | 1.8 | 1.8 | 3.5 | 3.5 | 1.8 | 1.8/0.7 | 1.8/0.7 | 4.4/2.2 | 4.4/2.2 | 1.8/0.7 | |
| แรงดันไฟ (โวลต์/เฟส) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| ความเร็วรอกวิ่ง (m/min)* | 50Hz | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| 60Hz | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | |
| มอเตอร์ขาแขวนรอก (kw) | 0.4/4.4 | 0.4/4.4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | |
| แรงดันไฟ (โวลต์/เฟส) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| รัศมีวงเลี้ยว (mm) | 1,100 | 1,100 | 1500 | 1500 | 1,500 | 1,100 | 1100 | 1500 | 1500 | 1500 | |

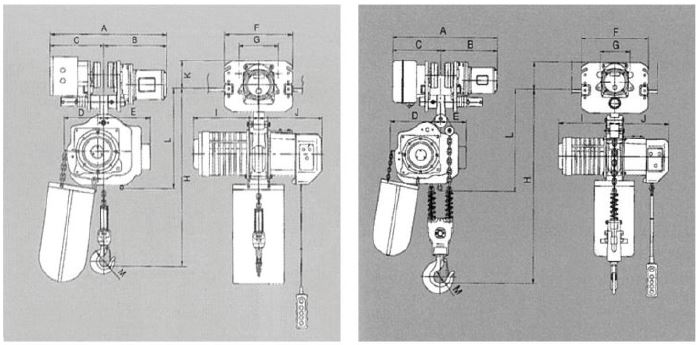

| มิติ | A | 496 | 496 | 525 | 525 | 525 | 496 | 496 | 525 | 525 | 525 |
| (mm.) | B | 289 | 289 | 304 | 304 | 304 | 289 | 289 | 304 | 304 | 304 |
| C | 206 | 206 | 221 | 221 | 221 | 206 | 206 | 221 | 221 | 221 | |
| BEAM | 75 | 75 | 100 | 100 | 100 | 75 | 75 | 100 | 100 | 100 | |
| D | 174 | 174 | 198 | 196 | 226 | 174 | 174 | 198 | 198 | 226 | |
| E | 190 | 190 | 235 | 235 | 138 | 225 | 225 | 265 | 265 | 138 | |
| F | 300 | 300 | 315 | 315 | 315 | 300 | 300 | 315 | 315 | 315 | |
| G | 111 | 111 | 126 | 126 | 126 | 111 | 111 | 126 | 126 | 126 | |
| H min | 600 | 600 | 700 | 717 | 780 | 600 | 600 | 700 | 717 | 780 | |
| I | 309 | 308 | 258 | 356 | 308 | 338 | 338 | 383 | 383 | 338 | |
| J | 274 | 274 | 313 | 313 | 274 | 298 | 298 | 345 | 345 | 298 | |
| K | 132 | 132 | 130 | 130 | 130 | 132 | 132 | 130 | 130 | 130 | |
| L | 395 | 396 | 455 | 455 | 450 | 395 | 385 | 455 | 455 | 395 | |
| รูป | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | |
| น้ำหนักร่วม(กก.) | 112 | 112 | 168 | 172 | 132 | 119 | 119 | 184 | 189 | 146 | |
| รุ่น | KOBEC ASM-3W | KOBEC ASM-5W | KOBEC ASM-7.5T | KOBEC ASM-10F | KOBEC ADM-3W | KOBEC ADM-5W | KOBEC ADM-7.5T | KOBEC ADM-10F | |
|---|---|---|---|---|---|---|---|---|---|
| น้ำหนักยก (ตัน) | 3 | 5 | 7.5 | 10 | 3 | 5 | 7.5 | 10 | |
| น้ำหนักทดสอบ (ตัน) | 3.75 | 6.25 | 9.38 | 12.5 | 3.75 | 6.25 | 9.38 | 12.5 | |
| ระยะยกมาตรฐาน (ม.) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| สายรีโมตยาว (ม.) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| ขนาดโซ่ยก (มม.) | Ø9.5×28.6 | Ø11.2×34 | Ø11.2×34 | Ø11.2×34 | Ø9.5×28.6 | Ø11.2×34 | Ø11.2×34 | Ø11.2×34 | |
| ทบโซ่ | 2 | 2 | 3 | 4 | 2 | 2 | 3 | 4 | |
| ความเร็วยก (ม./นาที) | 50Hz | 4.35 | 2.75 | 1.8 | 2.75 | 4.35/1.4 | 2.75/0.9 | 1.8/0.6 | 2.75/0.9 |
| (AD)สูง/ต่ำ | 60Hz | 5.15 | 3.25 | 2.1 | 3.25 | 5.15/17 | 3.25/1 | 2.1/0.7 | 3.25/1 |
| มอเตอร์รอก (kw) | 3.5 | 3.5 | 3.5 | 3.5×2 | 4.4/2.2 | 4.4/2.2 | 4.4/2.2 | (4.4/2.2)x2 | |
| แรงดันไฟ (โวลต์/เฟส) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| ความเร็วรอกวิ่ง (m/min)* | 50Hz | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 60Hz | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| มอเตอร์ขาแขวนรอก (kw) | 0.75/4 | 0.75/4 | (0.75/4)x2 | (0.75/4)x2 | 0.75/4 | 0.75/4 | (0.75/4)x2 | (0.75/4)x2 | |
| แรงดันไฟ (โวลต์/เฟส) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| รัศมีวงเลี้ยว (mm) | 1500 | 2000 | 1500 | 2000 | |||||

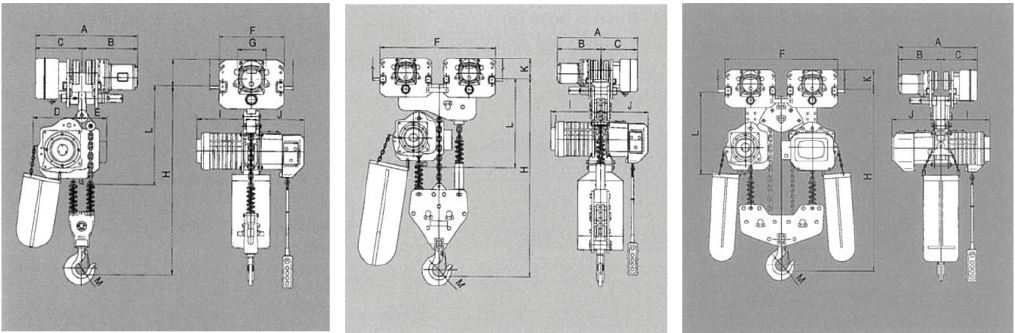

| มิติ | A | 585 | 618 | 618 | 618 | 585 | 618 | 618 | 618 |
| (mm.) | B | 327 | 344 | 344 | 344 | 327 | 344 | 344 | 344 |
| C | 258 | 274 | 274 | 274 | 258 | 274 | 274 | 274 | |
| BEAM | 100 | 125 | 125 | 125 | 100 | 125 | 125 | 125 | |
| D | 260 | 276 | 450 | 450 | 260 | 276 | 450 | 450 | |
| E | 173 | 157 | 205 | 205 | 173 | 157 | 205 | 205 | |
| F | 360 | 410 | 860 | 860 | 360 | 410 | 860 | 860 | |
| G | 140 | 156 | 606 | 606 | 140 | 156 | 606 | 606 | |
| H min | 930 | 1050 | 1250 | 1200 | 930 | 1050 | 1250 | 1200 | |
| I | 358 | 358 | 358 | 358 | 383 | 383 | 383 | 383 | |
| J | 313 | 313 | 313 | 358 | 345 | 345 | 345 | 383 | |
| K | 148 | 156 | 156 | 156 | 148 | 156 | 156 | 156 | |
| L | 520 | 575 | 565 | 621 | 520 | 575 | 565 | 621 | |
| รูป | 1 | 1 | 2 | 3 | 1 | 1 | 2 | 3 | |
| น้ำหนักร่วม(กก.) | 220 | 255 | 510 | 616 | 237 | 271 | 527 | 680 | |
