มอเตอร์ไฟฟ้า MITSUBISHI SF-J Series IP55 Series
มอเตอร์ไฟฟ้า MITSUBISHI SF-J Series (160M ~ 250M) เป็นมอเตอร์ไฟฟ้ากระแสสลับ ไฟฟ้าชนิด 3 เฟส ชนิดหุ้มมิด 1450 รอบ (4P) และชนิดรอบเร็ว 2890 รอบ (2P) แรงดันไฟ 380 V. มีจำหน่ายทั้งหมด 8 รุ่นด้วยกัน คือรุ่น 160M, 160L, 180M, 180L, 200L, 225S, 250S และรุ่น 250M ขนาดแรงม้าต่ำสุดตั้งแต่ 15 HP และสูงสุดที่ 120 HP
มอเตอร์ไฟฟ้า MITSUBISHI SF-J Series IP55 Series
มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SF-J Series ตามมาตรฐาน JIS ญี่ปุ่น (Japan Industrial Standard) มีคุณภาพสูง ตามมาตราฐาน IEC (Internationa Electrotechical Commission) ชนิดมอเตอร์เหนี่ยวนำที่มีคุณภาพ เป็น มอเตอร์ไฟฟ้า ระบบกระแสสลับไฟฟ้า แรงดันไฟ 380 V. ชนิด 3 เฟส มีให้เลือกตามการใช้งาน เริ่มต้นตั้งแต่ 15 แรงม้า – 100 แรงม้า มอเตอร์ไฟฟ้ามิตซูบิชิ รุ่น SF-J เหมาะสำหรับใช้งานภาคอุตสาหกรรม โดยเป็นต้นกำลังในเครื่องจักรต่างๆ และเหมาะกับการดัดแปลงเพื่อติดตั้งใช้งานขับเคลื่อนต่างๆ เสื้อมอเตอร์จะมีครีบระบายความร้อน จึงช่วยลดความร้อนในตัวมอเตอร์ขณะทำงาน ช่วยยืดอายุการทำงานมอเตอร์ให้ทนทาน ด้วยเทคโนโลยีเฉพาะของ มอเตอร์ Mitsubishi จึงมีแรงบิดสูง ทำงานเต็มกำลัง ให้ประสิทธิภาพสูงสุด ด้วยการออกแบบอย่างสมดุลย์ มอเตอร์จึงมีเสียงเบากว่ามอเตอร์ทั่วไปขณะทำงานโครงเสื้อมอเตอร์ถูกออกแบบปิดป้องกันสิ่งแปลกปลอมเข้าสู่มอเตอร์ ด้วยมาตราฐาน Totally Enclosed Fan Cooled Type, IP 55 Degrees of Protection ( Class F ) จึงเหมาะกับการใช้งานหนักได้ทั้งติดตั้งภายในและนอกอาคาร มอเตอร์อุตสาหกรรมคุณภาพสูงที่เหมาะใช้ติดตั้งเป็นกำลังต้นแรงสำหรับเครื่องจักร ประกอบเครื่องสูบน้ำ และติดตั้งเข้ากับเกียร์ทด มีขาตั้งยึดพื้น
SPECIFICATIONS DATA MITSUBISHI SF-J Series
| Model | Frame | Output HP | Bearing No. | |||
| (kW) | ||||||
| No. | 2-Pole | 4-Pole | 6-Pole | Drive End | Opposite | |
| MITSUBISHI SF-J | 160M | 15 (11), 20 (15) | 15 (11) | 10 (7.5) | 6309ZZ | 6308ZZ |
| 160L | 25 (18.5) | 20 (15) | 15 911) | 6309ZZ | 6308ZZ | |
| 180M | 30 (22) | 25 (18.5), 30 (22) | 20 (15) | 6311ZZ | 6310ZZ | |
| 180L | 40 (30) | 40 (30) | 25 (18.5), 30 (22) | 6312ZZ | 6310ZZ | |
| 200L | 50 (37), 60 (45) | 50 (37), 60 (45) | 40 (30), 50 (37) | (6312ZZC3)6313ZZ | (6311ZZC3)6312ZZ | |
| 225S | 75 (55) | 75 (55) | 60 (45) | (6312ZZC3)6315ZZ | (6312ZZC3)6312ZZ | |
| 250S | – | 100 (75) | – | 6378ZZ | 6315ZZ | |
| 250M | – | 120 (90) | – | 6318ZZ | 6315ZZ | |
| Model | Frame | Approximate Weight | Approximate Packing Dimensions |
Packing Weight | ||||
| (kg) | (kg) | |||||||
| No. | 2-Pole | 4-Pole | 6-Pole | (LxWxH) | 2-Pole | 4-Pole | 6-Pole | |
| MITSUBISHI SF-J | 160M | 105, 115 | 107 | 107 | 743x601x494 | 126, 136 | 128 | 128 |
| 160L | 145 | 135 | 135 | 787x601x494 | 166 | 156 | 156 | |
| 180M | 190 | 185, 195 | 195 | 814x651x548 | 214 | 209, 219 | 219 | |
| 180L | 220 | 230 | 220, 235 | 852x651x548 | 244 | 254 | 244, 259 | |
| 200L | 280, 195 | 285, 310 | 295, 340 | 964x542x691 | 307, 222 | 312, 337 | 322, 367 | |
| 225S | 315 | 345 | 370 | 980x591x774 | 345 | 375 | 400 | |
| 250S | – | 485 | – | 1087x627x824 | – | 500 | – | |
| 250M | – | 516 | – | 1087x627x824 | – | 531 | – | |

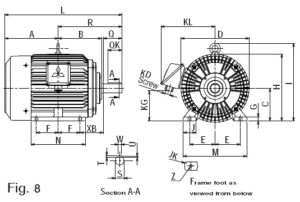

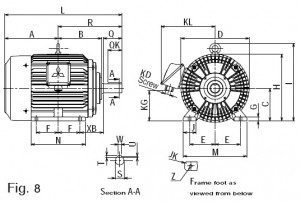

DIMENSIONS DATA MITSUBISHI SF-J Series
| Model | Frame | Fig. | Motor | ||||||||
| No. | A | B | C* | D | E | F | G | H | I | ||
| SF-J | 160M | 8 | 252 | 207 | 160 | 324 | 127 | 105 | 20 | 322 | 55 |
| 160L | 274 | 229 | 160 | 324 | 127 | 127 | 20 | 322 | 55 | ||
| 180M | 294.5 | 239 | 180 | 376 | 139.5 | 120.5 | 22 | 367 | 70 | ||
| 180L | 313.5 | 258 | 180 | 376 | 139.5 | 139.5 | 22 | 367 | 70 | ||
| 200L | 9 | 370.5 | 281 | 200 | 410 | 159 | 152.5 | 25 | 405 | 80 | |
| 225S | 380 | 287.5 | 225 | 459 | 178 | 143 | 28 | 457 | 80 | ||
| 250S | 417.5 | 318.7 | 250 | 495 | 203 | 155.5 | 30 | – | 80 | ||
| 250M | 3436.5 | 337.7 | 250 | 495 | 203 | 174.5 | 30 | – | 80 | ||
| Model | Frame | Fig. | Motor | |||||||
| No. | J | JK | K | L | M | N | XB | Z | ||
| SF-J | 160M | 8 | 55 | R6 | – | 575 | 310 | 260 | 108 | 15 |
| 160L | 55 | R6 | – | 619 | 310 | 304 | 108 | 15 | ||
| 180M | 70 | R6 | – | 646 | 350 | 300 | 212 | 15 | ||
| 180L | 70 | R6 | – | 684 | 350 | 338 | 212 | 15 | ||
| 200L | 9 | 80 | R6 | 78 | (766) 796 | 390 | 369 | 133 | 18.5 | |
| 225S | 80 | R8 | 82 | (782) 812 | 430 | 350 | 149 | 18.5 | ||
| 250S | 80 | R8 | 95 | 881 | 486 | 387 | 168 | 24 | ||
| 250M | 80 | R8 | 95 | 919 | 486 | 425 | 168 | 24 | ||
| Model | Frame | Fig. | Terminal Box | ||||
| No. | KA | KG | KD | KL | KP | ||
| SF-J | 160M | 8 | – | 127 | PF1 1/4 | 271 | – |
| 160L | – | 127 | PF1 1/4 | 271 | – | ||
| 180M | – | 151 | PF1 1/2 | 295 | – | ||
| 180L | – | 151 | PF1 1/2 | 295 | – | ||
| 200L | 9 | 120 | 475 | PF2 | – | 550 | |
| 225S | 120 | 528 | PF2 | – | 602 | ||
| 250S | 136.5 | 560 | PF2 1/2 | – | 643 | ||
| 250M | 155.5 | 560 | PF2 1/2 | – | 643 | ||
| Model | Frame | Fig. | Shaft End | ||||||
| No. | Q | QK | R | S | T | U | W | ||
| SF-J | 160M | 8 | 110 | 90 | 323 | 42 k6 | 8 | 5 | 12 |
| 160L | 110 | 90 | 345 | 42 k6 | 8 | 5 | 12 | ||
| 180M | 110 | 90 | 351.5 | 48 k6 | 9 | 5.5 | 14 | ||
| 180L | 110 | 90 | 370.5 | 55 m6 | 10 | 6 | 16 | ||
| 200L | 9 | (110) 140 | (90) 110 | (395.5) 425.5 | (55 m6) 60 m6 | (10) 11 | (6) 7 | (16) 18 | |
| 225S | (110) 140 | (90) 110 | (402) 432 | (55 m6) 60 m6 | (10) 11 | (6) 7 | (16) 18 | ||
| 250S | 140 | 110 | 463.5 | 75 m6 | 12 | 7.5 | 20 | ||
| 250M | 140 | 110 | 482.5 | 75 m6 | 12 | 7.5 | 20 | ||
