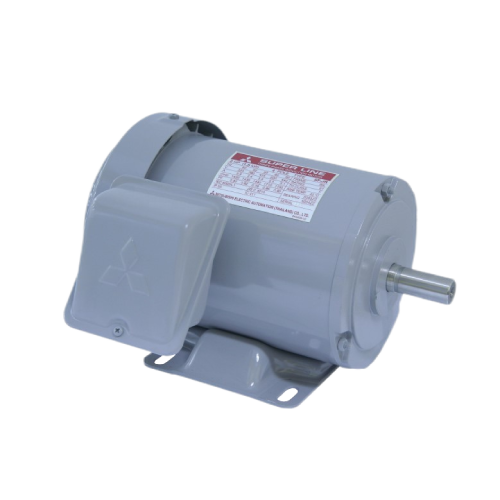

มอเตอร์ไฟฟ้า MITSUBISHI SF-JR Series IP44 มอเตอร์แบบ 3 phase มอเตอร์ไฟฟ้ามิตซูบิชิ มีคุณภาพสูง ตามมาตรฐาน JIS (Japane Industrial Standard) และ IEC (Internationa Electrotechical Commission) เหมาะสำหรับการใช้งานเกี่ยวกับระบายอากาศรวมถึงงานระบบสายพานลำเลียง ,ต่อร่วมกับอุปกรณ์ระบบคอมเพรสเซอร์ ,งานอุตสาหกรรม และโรงงานสายการผลิตต่างๆ มอเตอร์ไฟฟ้า SF-JR Series IP44 ทำงานเทียบเท่ากับรุ่น SF-QR Series IP44
มิตซูบิชิ มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SF-JR IP44 Series มอเตอร์แบบ 3 phase มอเตอร์ไฟฟ้ามิตซูบิชิ คุณภาพสูง ตามมาตรฐาน JIS (Japanese Industrial Standard) และ IEC (International Electrotechnical Commission) ประกอบพัดลมระบายความร้อน ที่ด้านท้ายของมอเตอร์ พร้อมครีบระบายความร้อนที่ตัวเรือน (สำหรับบางรุ่น) ช่วยลดความเสื่อมของวัสดุภายใน จากผลของความร้อนที่เกิดขึ้นในระหว่างการทำงาน ทำให้มอเตอร์มีอายุการใช้งานที่ยืนยาว มีโครงสร้างที่ทนทาน มอเตอร์มิตซูบิชิ ทุกรุ่นมีประสิทธิภาพ การทำงานสูง กำลังบิดสูง และให้กำลังเต็มประสิทธิภาพเสียงที่เกิดจากการทำงานของมอเตอร์เบามาก มีผลจากการออกแบบที่ดีได้สมดุล โครงสร้างแบบปิดป้องกันสิ่งแปลกปลอมเข้าสู่มอเตอร์ได้เป็นอย่างดีเหมาะกับการใช้งานเกี่ยวกับระบายอากาศรวมถึงงานระบบสายพานลำเลียง (Conveyer) ,ต่อร่วมกับอุปกรณ์ระบบคอมเพรสเซอร์ (Compressor) ,งานอุตสาหกรรม และโรงงานสายการผลิตต่างๆ มอเตอร์ไฟฟ้า SF-JR Series IP44 ทำงานเทียบเท่ากับรุ่น SF-QR Series IP44
| Model | Power (HP) |
Pole | IP | Voltage |
|---|---|---|---|---|
| SF-JR | 1/4HP | 2P | IP.44 | 220/380V |
| SF-JR | 1/2HP | 2P | IP.44 | 220/380V |
| SF-JR | 1HP | 2P | IP.44 | 220/380V |
| SF-JR | 2HP | 2P | IP.44 | 220/380V |
| SF-JR | 3HP | 2P | IP.44 | 220/380V |
| SF-JR | 5HP | 2P | IP.44 | 220/380V |
| SF-JR | 1/4HP | 4P | IP.44 | 220/380V |
| SF-JR | 1/2HP | 4P | IP.44 | 220/380V |
| SF-JR | 1HP | 4P | IP.44 | 220/380V |
| SF-JR | 2HP | 4P | IP.44 | 220/380V |
| SF-JR | 3HP | 4P | IP.44 | 220/380V |
| SF-JR | 5HP | 4P | IP.44 | 220/380V |
| Model | Frame No. |
Fig. | Motor | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C* | D | E | F | G | H | L | |||
| SF-JR | 63M | 1 | 113 | 77 | 63 | 127 | 50 | 40 | 2.3 | 127 | 216 |
| SF-JR | 71M | 1 | 118 | 87 | 71 | 148 | 56 | 45 | 3.2 | 145 | 238 |
| SF-JR | 80M | 2 | 122 | 95 | 80 | 166 | 62.5 | 50 | 3.2 | 166 | 262 |
| SF-JR | 90L | 2 | 143 | 114 | 90 | 188 | 70 | 62.5 | 4 | 187 | 311.5 |
| Model | Frame No. |
Fig. | Motor | Terminal Box | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M | N | X | XB | Z | KA | KG | KD | KL | |||
| SF-JR | 63M | 1 | 135 | 100 | 12 | 40 | 7 | – | – | – | – |
| SF-JR | 71M | 1 | 148 | 110 | 18 | 45 | 7 | – | – | – | – |
| SF-JR | 80M | 2 | 160 | 125 | 15 | 50 | 9 | 39.5 | 63 | 27 | 145 |
| SF-JR | 90L | 2 | 175 | 150 | 15 | 56 | 9 | 53 | 76 | 27 | 158 |
| Model | Frame No. |
Fig. | Motor | Shaft End | |||||
|---|---|---|---|---|---|---|---|---|---|
| Q | OK | R | S | T | U | W | |||
| SF-JR | 63M | 1 | 23 | – | 103 | 11 h6 | 1 | – | |
| SF-JR | 71M | 1 | 30 | 25 | 120 | 14 j6 | 5 | 3 | 5 |
| SF-JR | 80M | 2 | 40 | 32 | 140 | 19 j6 | 6 | 3.5 | 6 |
| SF-JR | 90L | 2 | 50 | 40 | 168.5 | 24 j6 | 7 | 4 | 8 |
