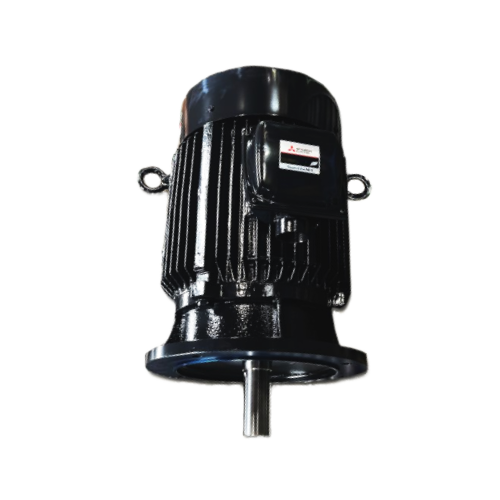

มอเตอร์ไฟฟ้า MITSUBISHI SF-QV Series (Electric Motor) มอเตอร์ไฟ 3 เฟส แบบหน้าแปลน ใช้สำหรับนำไปประกอบเครื่องจักรต่างๆ มอเตอร์ไฟฟ้า SF-QV Series ทำงานเทียบเท่ากับรุ่น SF-JV Series
มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SF-QV Series มอเตอร์ไฟ 3 เฟส แบบหน้าแปลน มอเตอร์คุณภาพสูงตามมาตรฐาน JIS (Japanese Industrial Standard) และ IEC (International Electrotechnical Commission) ตัวโครงสร้างมอเตอร์เฟรมเป็นแบบปิด ระบายความร้อนด้วยพัดลม สำหรับนำไปประกอบเครื่องจักรต่างๆ เช่น ปั๊มลม, ระบบคอมเพรสเซอร์, ระบบสายพาน เป็นต้น มอเตอร์ไฟฟ้า SF-QV Series ทำงานเทียบเท่ากับรุ่น SF-JV Series
| Model | Power (HP) |
Pole | IP | Voltage |
|---|---|---|---|---|
| SF-QV | 15HP | 4P | IP.55 | 220/380V |
| SF-QV | 15HP | 4P | IP.55 | 380-440V |
| SF-QV | 20HP | 4P | IP.55 | 220/380V |
| SF-QV | 20HP | 4P | IP.55 | 380-440V |
| SF-QV | 25HP | 4P | IP.55 | 220/380V |
| SF-QV | 25HP | 4P | IP.55 | 380-440V |
| SF-QV | 30HP | 4P | IP.55 | 220/380V |
| SF-QV | 30HP | 4P | IP.55 | 380-440V |
| SF-QV | 40HP | 4P | IP.55 | 220/380V |
| SF-QV | 40HP | 4P | IP.55 | 380-440V |
| SF-QV | 10HP | 6P | IP.55 | 220/380V |
| SF-QV | 10HP | 6P | IP.55 | 380-440V |
| SF-QV | 15HP | 6P | IP.55 | 220/380V |
| SF-QV | 15HP | 6P | IP.55 | 380-440V |
| SF-QV | 20HP | 6P | IP.55 | 220/380V |
| SF-QV | 20HP | 6P | IP.55 | 380-440V |
| SF-QV | 25HP | 6P | IP.55 | 220/380V |
| SF-QV | 25HP | 6P | IP.55 | 380-440V |
| SF-QV | 30HP | 6P | IP.55 | 220/380V |
| SF-QV | 30HP | 6P | IP.55 | 380-440V |
| Model | Flange No. |
Frame No. |
Output HP (kW) 4-Pole |
Motor | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | IE | LA | LB | LC | LE | LG | LL | IZ | L | ||||
| SF- QV | FF300 | 160M | 15(11) | 324 | 213 | 300 | 250 j6 | 350 | 5 | 20 | 500 | 18.5 | 610 |
| FF300 | 160L | 20(15) | 324 | 213 | 300 | 250 j6 | 350 | 5 | 20 | 544 | 18.5 | 654 | |
| FF350 | 180M | 25(18.5), 30(22) | 376 | 247 | 350 | 300 j6 | 400 | 5 | 20 | 576 | 18.5 | 686 | |
| FF350 | 180L | 40(30) | 376 | 247 | 350 | 300 j6 | 400 | 5 | 20 | 614 | 18.5 | 724 | |
| Model | Flange No. |
Frame No. |
Output HP (kW) 4-Pole |
Terminal box | Shaft end | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KD | KG | KL | LR | Q | QK | S | T | U | W | ||||
| SF- QV | FF300 | 160M | 15(11) | PF1 1/4 | 147 | 259 | 110 | 110 | 90 | 42 k6 | 8 | 5 | 12 |
| FF300 | 160L | 20(15) | PF1 1/4 | 169 | 259 | 110 | 110 | 90 | 42 k6 | 8 | 5 | 12 | |
| FF350 | 180M | 25(18.5), 30(22) | PF1 1/2 | 176 | 284 | 110 | 110 | 90 | 48 k6 | 9 | 5.5 | 14 | |
| FF350 | 180L | 40(30) | PF1 1/2 | 195 | 284 | 110 | 110 | 90 | 55 m6 | 10 | 6 | 16 | |
