Gear CPG PA Series

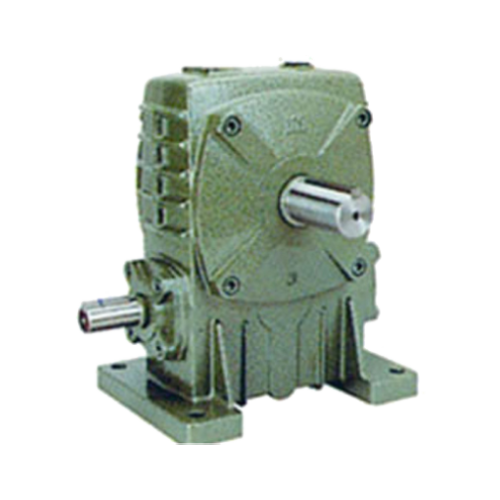

เกียร์ทดรอบ CPG PA Series

CPG PA เกียร์ทดรอบ (Gear Reducer) จากประเทศไต้หวัน ใช้มอเตอร์ 1/4 HP – 50 HP ระบบไฟฟ้า 220/380 V. และ 220 V.  อัตราทดตั้งแต่ 1:5 – 1:60 ตัวเสื้อทำจากอลูมิเนียม และเหล็กหล่อ เกียร์ทดรอบ CPG PA ใช้สำหรับงานขับเคลื่อน เช่น สายพานลำเลียง ถังผสมปูน เครื่องลากจูง งานนากุ้ง (เครื่องอัดอากาศ) เป็นต้น

Category Tags , , ,
ขอใบเสนอราคา/Request a quote
Facebook
Twitter
Email
Print

เกียร์ทดรอบ CPG PA Series

cpg-pa-series-dimensions

Dimensions Table A1

SIZE Ratio A AB B BB CC E F G H HL LL
40 1/51/101/15

1/20

1/25

1/30

1/40

1/50

1/60

 142 85 112 74 40 70 80 12 135 40 80
50 175 105 145 95 50 95 110 15 180 50 100
60 195 120 165 110 60 105 120 20 210 60 120
70 234 140 195 130 70 115 150 20 243 70 140
80 264 160 210 140 80 135 180 20 273 80 160
100 300 178 230 155 100 155 220 25 340 100 200
120 385 230 285 185 120 180 260 30 405 120 240
135 435 260 320 210 135 200 290 30 455 135 270
147 438 262 320 209 147 200 280 30 460 123 270
155 507 300 387 252 155 220 320 38 490 135 290
175 550 325 407 262 175 250 350 40 565 160 335
200 594 350 480 305 200 290 390 42 625 175 375
250 710 420 560 360 250 380 480 42 730 200 450



Dimensions Table A2

SIZE  Ratio  M  N  Z  Input Shaft   Output Shaft   kg  L
HS U TxV LS S WxY
40 1/51/101/15

1/20

1/25

1/30

1/40

1/50

1/60

 90 100 10 25 12 4×2.5 28 14 5×3 3.8 0.14
50 120 140 11 30 12 4×2.5 40 17 5×3 7 0.17
60 130 150 11 40 15 5×3 50 22 7×4 10.5 0.23
70 150 190 15 40 18 5×3 60 28 7×4 14.5 0.5
80 170 220 15 50 22 7×4 65 32 10×4.5 22 0.7
100 190 260 15 50 25 7×4 75 38 10×4.5 36 1.6
120 230 320 18 65 30 7×4 85 45 12×4.5 63 3.0
135 250 350 18 75 35 10×4.5 95 55 15×5 80 3.5
147 250 350 18 75 35 10×4.5 95 55 16×6 97 3.6
155 280 390 20 85 40 10×4.5 110 60 15×5 114 3.6
175 310 430 20 85 45 12×4.5 110 65 18×6 150 4.5
200 260 480 22 95 50 12×4.5 125 70 20×7 218 6.4
250 460 560 27 110 60 15×5 155 90 24×8 363 8.5
