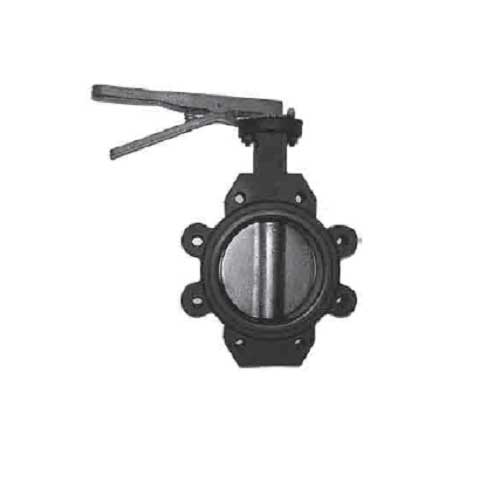

วาล์ว MUELLER 66M

วาล์ว MUELLER 66M

วาล์ว MUELLER 66M วาล์วลิ้นปีกผีเสื้อ (Butterfly Valve) ตัวลิ้นที่ทำหน้าที่ควบคุมการไหลจะมีลักษณะเป็นจานแบนติดตั้งอยู่ภายใน โดยมีก้านหมุนที่ยึดกับลิ้นวาล์วทำหน้าที่ควบคุมลิ้นวาล์วปีกผีเสื้อให้ได้ระดับตามที่ต้องการ สามารถหมุนปรับได้ถึง 90 องศา ข้อดีคือ มีโครงสร้างที่ไม่ซับซ้อน ประกอบไปด้วยชิ้นส่วนที่น้อยชิ้น ทำให้บำรุงดูแลรักษาง่าย ประหยัดค่าใช้จ่าย ควบคุมการไหลได้ดี มีตัวเลือกของวัสดุหลากหลาย จึงสามารถเลือกใช้ให้เหมาะกับของเหลวในท่อได้ วาล์วปีกผีเสื้อส่วนใหญ่จะใช้ในงานท่อขนาดใหญ่ เช่นอุตสาหกรรมเคมี ระบบน้ำทิ้ง ระบบส่งน้ำ ท่อน้ำหล่อเย็น ท่ออากาศของระบบทำความเย็น เป็นต้น

Construction

• ANSI 125 Flange Design
• One-piece stem

Performance Considerations

• Seat selections will limit temperature range
• Seat and body materials must be chosen carefully for compatibility with corrosive media applications.
• Guidelines for throttling service:
  – Liquids -Line velocity should not exceed 20 ft/sec
  – Gases – Line velocity should not exceed 15,000 ft/min.

Typical Service

These soft-seated butterfly valves are designed for a variety of general applications in the control of water, steam, air, oil, gases, and corrosive media. They are equally effective for on-off, throttling, isolation, and dead end requirements. They are especially well suited for higher velocity service and vacuum service to 28″ Hg.

Features

•  Dual durometer seat features a tough wear resistant elastomer bonded to a phenolic backup ring on 2″-14″ sizes and, aluminum back-up ring on 14″-36″.
•  The soft elastic seat portion provides positive sealing – The backup ring provides strength for vacuum or high velocity services
• The combination eliminates the need for flange gaskets • Stem seals include a primary seal between the disc hub and the seat hub, along with secondary O-ring seals at the top and bottom of the seat
• This retains lubrication and prevents corrosion from outside elements. Stem is retained in the body for blowout proof design • ISO mount is standard • Double D shaft is standard for ease of actuation • Many material options available. See introductory pages of the Butterfly Valve section of the Mueller Steam Specialty Engineering binder for How to Order instructions and
  standard materials
• A variety of operators can be supplied
  – Multi-position lever operator – Gear Operator – Pneumatic, hydraulic, or electric actuators with solenoids, limit switches,
  positioners and more, consult factory

MATERIALS 66M
