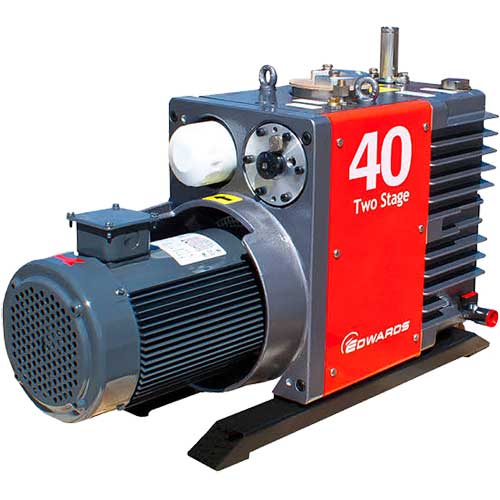

ปั๊มสุญญากาศ Edwards รุ่น E2M40 และ E2M80 การทำงานระบบ two stage oil sealed rotary vane ให้ค่าแรงดูดที่สูง และรวดเร็ว ให้เสียงเงียบ การขับเคลื่อนของใบพัดเป็นลักษณะ ต่อตรง ขนาดกะทัดรัด ความสั่นสะเทือนต่ำ และสามารถดูดความชื้นออกจากกระบวนการผลิต
EDWARDS E2M Series E2M40, E2M80, E2M175, E2M275
การใช้งาน
คุณสมบัติ
EDWARDS E2M Series E2M40, E2M80, E2M175, E2M275
| Model | Units | E2M40 | E2M80 | E2M175 | E2M275 |
| Displacement | |||||
| 50 Hz | m³h¯¹ (ft³min¯¹) | 42.5/25 | 80/47.1 | 178/105 | 292/172 |
| 60 Hz | m³h¯¹ (ft³min¯¹) | 50.5/29.7 | 96/56.5 | 214/126 | 350/206 |
| Speed (Pneurop) | |||||
| 50 Hz | m³h¯¹ (ft³min¯¹) | 37/218 | 74/43.6 | 160/94 | 255/150 |
| 60 Hz | m³h¯¹ (ft³min¯¹) | 44/25.9 | 90/53 | 196/115 | 306/180 |
| Number of stages | 2 | ||||
| Ultimate vacuum (total pressure) | |||||
| without gas ballast | mbar/Torr | 1 x 10¯³/7.7 x 10¯⁴ | 7 x 10¯³/5.4 x 10¯³ | 5 x 10¯³/3.8 x 10¯³ | |
| with gas ballast | mbar/Torr | 7 x 10¯³/5.4 x 10¯³ | 1 x 10¯³/7.7 x 10¯⁴ | ||
| Ultimate with Fomblin® | |||||
| without gas ballast | mbar | 1 x 10¯² | – | ||
| Inlet connection | ISO40 | ISO63 blank flange with seal | |||
| Outlet connection | 25 mm flange suitable for NW25 | ISO40 flange center tapped | |||
| Max outlet pressure | 0.5 bar gauge | ||||
| Max inlet pressure for water vapour | mbar/Torr | 7/5.3 | 5/3.8 | 20/15 | 12/9 |
| Max water vapour pumping rate | kg h¯¹/lb h¯¹ | 0.2/0.4 | 0.3/0.7 | 0.3/0.7 | 23/5.1 |
| Weight | kg/lb | 75/165 | 102/224 | 204/449 | 222/488 |
| Motor protection rating | IP55 | IP44 | |||
| Motor power | |||||
| 50 Hz | kW/hp | 11/15 | 22/3 | 5.5/7.5 | 7.5/10 |
| 60 Hz | kW/hp | 15/2 | 3/4 | 6.5/8.5 | 8.5/11 |
| Standard oil capacity | |||||
| maximum | litre | 4.0 | 6.3 | 25/26 | 28/29.5 |
| minimum | litre | 22 | 4 | 16/17 | 19/20 |
| PFPE oil capacity | |||||
| maximum | litre | 4.0 | 18/19 | ||
| minimum | litre | 22 | 6.5/6.9 | TBA | |
| Recommended oil | Ultragrade 70 | ||||
| Noise level | dB(A) | 65 | 70 | 75 | |
| Water cooling requirement | lmin¯¹ | 13 | 2 | ||
