ปั๊มน้ำหอยโข่ง FORAS JXF Series
ปั๊มหอยโข่ง Foras รุ่น JXF ตัวปั๊มผลิตจากเหล็กหล่อคุณภาพสูงป้องกันสนิม ใบพัดทำจากทองเหลือง เหมาะกับการใช้งานที่หลากหลาย มีความทนทาน
Facebook
Twitter
Email
Print
ปั๊มน้ำหอยโข่ง FORAS JXF Series
การใช้งาน
- เหมาะกับงานส่งน้ำขึ้นอาคาร, บ้านพักอาศัย
- เหมาะกับงานที่ใช้กับระบบน้ำทางการเกษตร
- เหมาะกับงานสูบจ่ายน้ำอเนกประสงค์ทั่วไป
คุณสมบัติ
- ปั๊มหอยโข่งแบบล่อน้ำได้ด้วยตัวเอง (Self-Priming)
- แรงดันสูง
- ขนาดท่อ 1นิ้ว
- ขนาดมอเตอร์ 1 แรงม้า
- สมารถส่งน้ำได้สูงสุด 48-10 เมตร
- อัตราไหลน้ำ 10-60 ลิตร/นาที
ระบบไฟฟ้า
- มีทั้งไฟสองสาย 1 เฟส 220V และ 3 เฟส 380V
FORAS JXF Series Centrifugal Pump Specifications
| CARATTERISTICHE COSTRUTTIVE / CONSTRUCTION FEATURES CARACTERISTICAS CONSTRUCTIVAS / CARACTERISTIQUES D’EXECUTION |
|
| Corpo pompa acciaio | AISI 304 |
| Pump body | stainless steel AISI 304 |
| Cuerpo bomba | acero AISI 304 |
| Corps de pompe | acier AISI 304 |
| Supporto motore | alluminio |
| Motor bracket | aluminium |
| Soporte motor | aluminio |
| Support moteur | aluminium |
| Girante | Noryl® o acciaio AISI 304, Noryl® (JXFR) |
| Impeller | Noryl® or stainless steel AISI 304, Noryl® (JXFR) |
| Rodete | Noryl® o acero AISI 304, Noryl® (JXFR) |
| Turbine | Noryl® ou acier AISI 304, Noryl (JXFR) |
| Tenuta meccanica | ceramica-grafite |
| Mechanical seal | ceramic-graphite |
| Sello mecanico | ceramica-grafito |
| Garniture mecanique | ceramique-graphite |
| Albero motore | acciaio AISI 416 |
| Motor shaft | stainless steel AISI 416 |
| Eje motor | acero AISI 416 |
| Arbre moteur | acier AISI 416 |
| Temperatura del liquido | |
| Liquid temperature | 0-50 °C |
| Temperatura del liquido | |
| Temperature du liquide | |
| Pressione di esercizio | |
| Operating pressure | max 6 bar |
| Presion de trabajo | |
| Pression de fonctionnement | |
| MOTORE / MOTOR / MOTOR / MOTEUR | |
| Motore 2 poli a induzione | 3- 230/400V-50Hz |
| 2 pole induction motor | P1-230V-50Hz con termoprotettore |
| Motor de 2 polos a induccion | with thermal protection |
| con proteccion termica | |
| Moteur a induction a 2 poles | avec protection thermique |
| Classe di isolamento | |
| Insulation class | F |
| Clase de aislamiento | |
| Classe d’isolation | |
| Grado di protezione | |
| Protection degree | IP44 |
| Grado de proteccion | |
| Protection | |

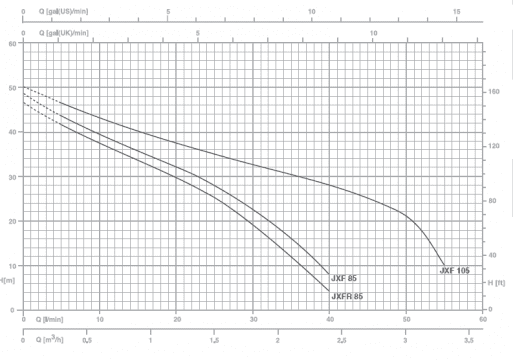

FORAS JXF Series Centrifugal Pump Performance Curve
| Type | P2 | P1 (kW) | AMPERE | Q (m3/h – l/min) | |||||||||
| 1~ | 3~ | 1~ | 3~ | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | ||||
| HP | kW | 1~ | 3~ | 1x230V 50 Hz | 3x400V 50 Hz | 0 | 10 | 20 | 30 | 40 | 50 | ||
| H(m) | |||||||||||||
| JXFR 85 | JXFR 85 T | 0.8 | 0.59 | 0.78 | 0.79 | 3.6 | 1.4 | 46.5 | 37 | 29.5 | 19.2 | 4 | |
| JXF 85 | JXF 85 T | 0.8 | 0.59 | 0.79 | 0.79 | 3.7 | 1.4 | 48.5 | 39 | 32 | 22.4 | 7.6 | |
| JXF 105 | JXF 105 T | 1 | 0.74 | 0.98 | 1 | 4.6 | 2.2 | 50 | 43 | 38 | 32 | 28 | 21 |

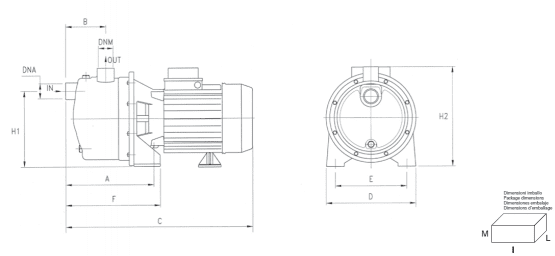

FORAS JXF Series Centrifugal Pump Dimensions
| TYPE | DIMENSIONS (mm) | CUBE | Kg | |||||||||||
| A | B | C | D | E | F | H1 | H2 | DNA | DNM | I | L | M | ||
| JXFR 85 | 165 | 79 | 352 | 175 | 140 | 175 | 150 | 199 | 1″ G | 1″ G | 400 | 210 | 235 | 7.9 |
| JXF 85 | 165 | 79 | 360 | 175 | 140 | 175 | 150 | 199 | 1″ G | 1″ G | 400 | 210 | 235 | 8.7 |
| JXF 105 | 165 | 79 | 360 | 175 | 140 | 175 | 150 | 199 | 1″ G | 1″ G | 400 | 210 | 235 | 9.9 |
