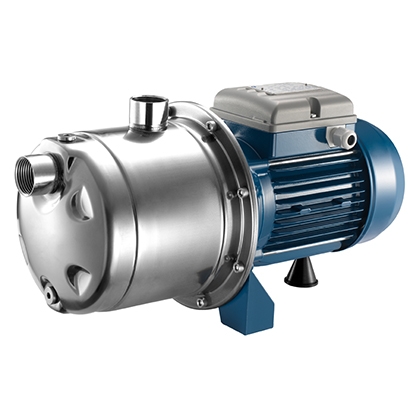

ปั๊มน้ำหอยโข่ง FORUS JXM Series
ปั๊มหอยโข่ง Foras รุ่น JXM เป็นปั๊มหอยโข่งแบบล่อน้ำในตัวเอง ขนาดท่อ 1 นิ้ว ขนาดมอเตอร์ 1 แรงม้า สามารถส่งได้สูงสุด 48-40 เมตร อัตราไหลของน้ำ 10-60 ลิตร/นาที ไฟมีแบบ 1 เฟส กับ 3 เฟส
Facebook
Twitter
Email
Print
ปั๊มน้ำหอยโข่ง FORUS JXM Series
ตัวเครื่อง
- ตัวเสื้อหอยโข่งผลิตจากเหล็กหล่อคุณภาพสูงป้องกันสนิม ทำให้ยืดอายุการใช้งานของปั๊ม ลดค่าใช้จ่ายในการเปลี่ยนปั๊มใหม่
- ใบพัดผลิตจากทองเหลืองไม่เป็นสนิม หมดปัญหาเรื่องการใช้งานในทุกสภาวะ
- เพลาสแตนเลส SUS304 ป้องกันสนิม ทนต่อการกัดกร่อนสูงจึงช่วยยืดอายุการใช้งานให้ได้นาน
- อุณหภูมิของเหลวสูงสุดทนได้ที่ 40 องศา สามารถนำไปใช้งานได้หลากหลาย
- ดูดลึกได้ไม่เกิน 8 เมตร
มอเตอร์
- มอเตอร์ทำจากลวดทองแดง 100% คุณภาพสูง ให้กำลังเต็มที่ ไม่ทำให้รอบตกทำให้มีอายุการใช้งานได้นานขึ้นฃ
- ตัวเสื้อมอเตอร์ ผลิตจากอลูมิเนียมน้ำหนักเบา ระบายความร้อนได้ดีระบายความร้อนได้ดีทำให้สามารถยืดอายุการใช้งานให้ยาวนาน
- ฉนวน CLASS F ทนความร้อนได้ 150 องศา ช่วยยืดอายุการใช้งานของมอเตอร์ยาวนานขึ้น
- IP55 สามารถป้องกันฝุ่นขนาดเล็ก และป้องกันละอองฝนหรือหยดน้ำเม็ดใหญ่ สามารถช่วยยืดอายุการใช้งานได้นานยิ่งขึ้นอีกทั้งยังช่วยประหยัดค่าใช้จ่าย
- ทนอุณหภูมิสภาพแวดล้อมได้สูงสุด 40 องศา
การประยุกต์การใช้งาน
- เหมาะงานส่งน้ำขึ้นอาคาร, บ้านพักอาศัย
- เหมาะกับงานระบบน้ำทางการเกษตร
- เหมาะกับงานสูบจ่ายน้ำอเนกประสงค์ทั่วไป
Specifications
| CARATTERISTICHE COSTRUTTIVE / CONSTRUCTION FEATURES CARACTERISTICAS CONSTRUCTIVAS / CARACTERISTIQUES D’EXECUTION |
|
| Corpo pompa | acciaio AISI 304 |
| Pump body | stainless steel AISI 304 |
| Cuerpo bomba | acero AISI 304 |
| Corps de pompe | acier AISI 304 |
| Supporto motore | alluminio |
| Motor bracket | alluminium |
| Soporte motor | alluminio |
| Support moteur | alluminium |
| Girante | Noryl® |
| Impeller | |
| Rodete | |
| Turbine | |
| Tenuta meccanica | ceramica-grafite |
| Mechanical seal | ceramic-graphite |
| Sello mecanico | ceramica-grafito |
| Garniture mecanique | ceramique-graphite |
| Albero motore | acciaio AISI 416 |
| Motor shaft | stainless steel AISI 416 |
| Eje motor | acero AISI 416 |
| Arbre moteur | acier AISI 416 |
| Temperatura del liquido | |
| Liquid temperature | 0 – 50 °C |
| Temperatura del liquido | |
| Temperature du liquide | |
| Pressione di esercizio | |
| Operating pressure | max 8 bar |
| Presion de trabajo | |
| Pression de fonctionnement | |
| MOTORE / MOTOR / MOTOR / MOTEUR | |
| Motore 2 poli a induzione | 3- 230/400V-50Hz |
| 1-230V-50Hz | |
| 2 pole induction motor | con termoprotettore |
| Motor de 2 polos a induccion | with thermal protection |
| con proteccion termica | |
| Moteur a induction a 2 poles | avec protection thermique |
| Classe di isolamento | |
| Insulation class | F |
| Clase de aislamiento | |
| Classe d’isolation | |
| Grado di protezione | |
| Protection degree | IP44 |
| Grado de protección | |
| Protection | |
Performance Curve
| TYPE | P2 | P1 (kW) | AMPERE | Q (m3/h-l/min) | |||||||||
| 1~ | 3~ | 1~ | 3~ | 0 | 0.6 | 1.2 | 2.4 | 3.6 | 4.8 | ||||
| 0 | 10 | 20 | 40 | 60 | 80 | ||||||||
| (HP) | (kW) | 1~ | 3~ | 1×230 V (50 Hz) | 3×400 V (50 Hz) | H (m) | |||||||
| JXM 105/4 | JXM 105/4 T | 1 | 0.74 | 1.07 | 1.1 | 5 | 1.9 | 43 | 41.5 | 40 | 34 | 25 | 12 |
| JXM 125/5 | JXM 125/5 T | 1.2 | 0.88 | 1.27 | 1.33 | 6.1 | 2.3 | 53 | 51 | 48 | 42 | 34 | 21 |
Dimensions
| TYPE | DIMENSIONS(mm) | CUBE | Kg | |||||||||||
| A | B | C | D | E | F | H1 | H2 | DNA | DNM | I | L | M | ||
| JXM 105/4 | 208 | 128 | 410 | 175 | 140 | 215 | 153 | 210 | 1″G | 1″G | 430 | 210 | 235 | 11.1 |
| JXM 125/5 | 208 | 128 | 410 | 175 | 140 | 215 | 153 | 210 | 1″G | 1″G | 430 | 210 | 235 | 11.7 |
