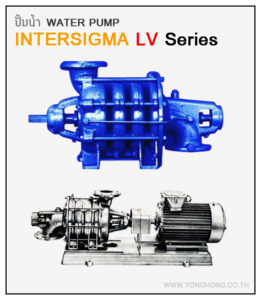

ปั๊มน้ำหอยโข่ง INTERSIGMA L-V Series เป็นเครื่องสูบน้ำ แบบหลายใบพัด สำหรับน้ำสะอาดไม่มีเศษตะกอนเหมาะที่จะใช้กับงานสูบน้ำ ที่มีระยะทางและแรงดันค่อนข้างสูง ต้องการอัตราการไหลของน้ำปริมาณมาก สามารถทนอุณหภูมิน้ำได้ 80 องศาเซลเซียส เหมาะกับอาคารสูงใหญ่, โรงงานอุตสาหกรรม, งานดับเพลิง, งานเกษตร, งานชลประทานสปริงเกอร์
ปั๊มหอยโข่ง ปั๊มน้ำ ยี่ห้อ INTERSIGMA รุ่น L-V Series L-VA4-D , L-VN4-D , L-VN5-D-01

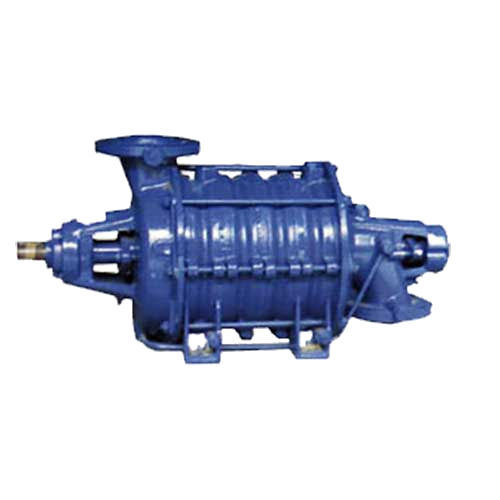

ปั๊มน้ำ INTERSIGMA รุ่น L-V Series เป็น เครื่องสูบน้ำชนิดหอยโข่งแบบหลายใบพัด ( ปั๊มน้ำหลายใบพัด ) สำหรับน้ำสะอาดที่ไม่มีตะกอนต่างๆ ปั๊มหอยโข่ง เหมาะที่จะใช้กับงานสูบน้ำที่มีระยะทางและแรงดันค่อนข้างสูง ที่ต้องการอัตราการไหลของน้ำในปริมาณมากๆ สามารถรองรับอุณหภูมิของน้ำได้ถึง 80 องศาเซลเซียส มีขนาดท่อทางสูบและจ่ายให้เลือกตั้งแต่ 80-125 มิลลิเมตร และจำนวนใบพัดที่ใช้งานมีให้เลือกตั้งแต่ 3-6 ใบ
ปั๊มหอยโข่ง Intersigma รุ่น L-V Series เหมาะสำหรับ
ปั๊มน้ำ ชนิดนี้ ถูกเรียกได้หลายแบบ เช่น ปั๊มน้ำหลายใบพัด ปั๊มหอยโข่งหลายใบพัด ปั๊มน้ำหลายใบพัดแรงส่งสูง ปั๊มส่งไกล ปั๊มสูบน้ำแรงอัดสูงเพื่องานอุตสาหกรรม ปั๊มงานอัดฉีด ปั๊ม Feed Boiler
INTERSIGMA L-V Series L-VA4-D,L-VN4-D,L-VN5-D-01
| Model | Number of slages | Flow Capacity Q | Delivery Head H | Power Input | Speeds n | Flanges suction | discharge | Weight Range 1 m |
| (l.s1) | O | (kW) | (R.P.M) | DM/PN | DN/PN | (kg) | ||
| INTERSIGMA L-VA4-D | *3 | 10 13.3 | 28 23 | 4.4 5.2 | 1450 | 80/10 | 80/10 | 83 |
| 3 | 10 13.3 | 42 35 | 6.6 7.8 | 104 | ||||
| 4 | 10 13.3 | 56 46 | 8.8 10.4 | 125 | ||||
| 5 | 10 13.3 | 70 58 | 11 13 | 146 | ||||
| 6 | 10 13.3 | 83 70 | 13.2 15.6 | 169 | ||||
| 7 | 10 13.3 | 97 81 | 15.4 18.2 | 188 | ||||
| INTERSIGMA L-VN4-D | *3 | 11.7 14.2 16.5 | 28 26 23 | 5.1 5.7 6.1 | 1450 | 100/10 | 100/16 | 83 |
| 3 | 11.7 14.2 16.5 | 42 39 35 | 7.7 8.6 9.2 | 104 | ||||
| 4 | 11.7 14.2 16.5 | 56 52 46 | 10.2 11.4 12.2 | 125 | ||||
| 5 | 11.7 14.2 16.5 | 70 65 58 | 12.8 14.3 15.3 | 146 | ||||
| 6 | 11.7 14.2 16.5 | 84 78 69 | 15.3 17.1 18.3 | 167 | ||||
| 7 | 11.7 14.2 16.5 | 98 91 81 | 17.9 20 21.4 | 188 | ||||
| 8 | 11.7 14.2 16.5 | 108 100 90 | 20.4 22.6 23.8 | 209 | ||||
| INTERSIGMA L-VN5-D-01 | 2 | 25 33.5 | 49 42 | 16 19.2 | 1450 | 125/10 | 125/10 | 190 |
| 3 | 25 33.5 | 73 63 | 24 28.8 | 230 | ||||
| 4 | 25 33.5 | 98 84 | 32 38.4 | 270 |
INTERSIGMA L-V Series L-VA4-D,L-VN4-D,L-VN5-D-01

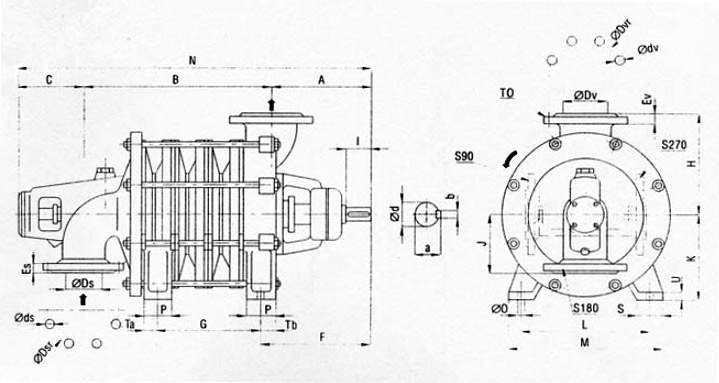

Dimension Table A01
| Model | ST. | A | B | C | Dv | Dvr | dv | Ev | Ds | ||
| DN | PN | DN | PN | ||||||||
| L-VA4-D | 3 | 250 | 350 | 145 | 80 | 20 | 160 | 4×18 | 22 | 80 | 10 |
| 4 | 420 | ||||||||||
| 5 | 490 | ||||||||||
| 6 | 560 | ||||||||||
| 7 | 630 | ||||||||||
| L-VN4-D | 3 | 350 | 100 | 10 | 180 | 8×18 | 100 | 10 | |||
| 4 | 420 | ||||||||||
| 5 | 490 | ||||||||||
| 6 | 560 | ||||||||||
| 7 | 630 | ||||||||||
| 8 | 700 | ||||||||||
| L-VN5-D-01 | 2 | 284 | 357 | 198 | 125 | 10 | 210 | 8×18 | 24 | 125 | 10 |
| 3 | 457 | ||||||||||
| 4 | 557 | ||||||||||
Dimension Table A02
| Model | Dsr | ds | Es | F | G | H | J | K | L | M |
| L-VA4-D | 160 | 4×18 | 22 | 330 | 70 | 220 | 130 | 180 | 280 | 320 |
| 140 | ||||||||||
| 210 | ||||||||||
| 280 | ||||||||||
| 350 | ||||||||||
| L-VN4-D | 180 | 8×18 | 70 | |||||||
| 140 | ||||||||||
| 210 | ||||||||||
| 280 | ||||||||||
| 350 | ||||||||||
| 420 | ||||||||||
| L-VN5-01 | 210 | 8×18 | 24 | 313.5 | 100 | 300 | 175 | 250 | 380 | 450 |
| 200 | ||||||||||
| 300 |
Dimension Table A03
| Model | N | O | P | R | S | Ta | Tb | Ua | a | b | c | l |
| L-VA4-D | 745 | 14 | 65 | 65 | 50 | 40 | 25 | 20 | 38.3 | 10 | 35 | 65 |
| 815 | ||||||||||||
| 885 | ||||||||||||
| 955 | ||||||||||||
| 1025 | ||||||||||||
| L-VN4-D | 745 | 14 | 65 | 65 | 50 | 40 | 25 | 20 | 38.3 | 35 | 35 | 65 |
| 815 | ||||||||||||
| 885 | ||||||||||||
| 955 | ||||||||||||
| 1025 | ||||||||||||
| 1095 | ||||||||||||
| L-VN5-D-01 | 839 | 18 | 90 | 85 | 75 | 45 | 42.5 | 20 | 43.1 | 12 | 40 | 70 |
| 939 | ||||||||||||
| 1039 |
