ปั๊มน้ำหอยโข่ง VOLUTE ECI Series

Name: ปั๊มน้ำหอยโข่ง VOLUTE ECI Series - บริษัท ย่งฮง (ประเทศไทย) จำกัด
Brand: VOLUTE
Rating: 4.27 (11 reviews)

ปั๊มน้ำหอยโข่ง ยี่ห้อ Volute รุ่น ECI Series เครื่องสูบน้ำหรือปั๊มหอยโข่งแบบแรงเหวี่ยง สามารถใช้สำหรับการส่งน้ำในระบบอุตสาหกรรมต่างๆ

Category ปั๊มน้ำดีและอุปกรณ์ Tags centrifugal pump, volute centrifugal pump, volute water pump, water product reccommened, water pump, กลุ่มระบบบำบัดน้ำเสีย, กลุ่มอาคารนิติบุคคล, กลุ่มเกษตรและการเพาะเลี้ยงสัตว์น้ำ, งานเกษตร, ปั๊มน้ำ, ปั๊มน้ำ (ที่ใช้กับน้ำไม่มีตะกอน), ปั๊มน้ำ volute, ปั๊มน้ำหอยโข่ง, ปั๊มน้ำหอยโข่ง volute, ระบบน้ำดี

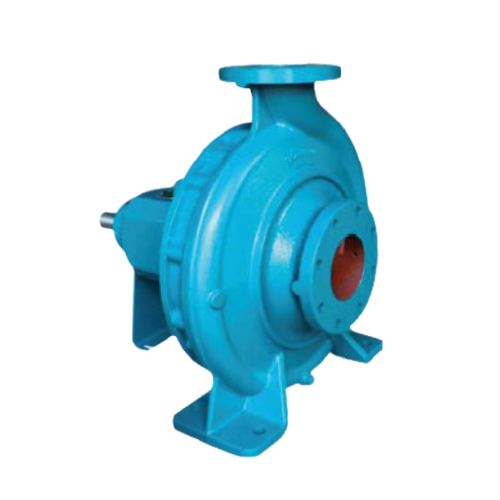

ปั๊มน้ำหอยโข่ง VOLUTE รุ่น ECI Series

ปั๊มหอยโข่ง ยี่ห้อ VOLUTE รุ่น ECI Series

การออกแบบให้ปั๊มน้ำมีแบบแนวนอน ขั้นตอนเดียว สร้างขึ้นตามมาตรฐาน ISO2858 / 5199 เพื่อให้การออกแบบด้านหลังช่วยสามารถบำรุงรักษาและซ่อมแซมได้ง่าย เนื่องจากสามารถหมุนชิ้นส่วนที่หมุนได้ เปลี่ยนได้เลย โดยที่ไม่กระทบกับแนวท่อที่วางไว้

การใช้งาน ปั๊มหอยโข่ง VOLUTE รุ่น ECI Series

แหล่งน้ำ
อุตสาหกรรม
การทำเหมืองแร่
สิ่งแวดล้อม
ใช้งานเอกเนกประสงค์
อาคารสำนักงาน

VOLUTE ECI Series Centrifugal Pump Technical data

MODEL		VOLUTE ECI
Flow (Q)	L/S	Up to 540
Head (H)	m	Up to 160
Temperature (T)	°C	Up to 120
Speed (n)	rpm	3600
Pressure	bar	24

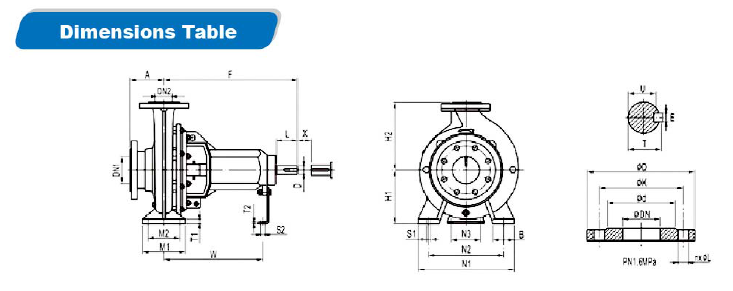

VOLUTE ECI Series Centrifugal Pump Dimensions

รุ่น	เพลา	ขนาดหน้าแปลน		มิติ ปั๊ม				Foot Dimensions									สลักเกลียว		ปลายเพลา					แผ่นลอง	น้ำหนัก
รุ่น	เพลา	DN1	DN2	A	F	H1	H2	B	M1	M2	N1	N2	N3	W	T1	T2	S1	S2	D	L	T	E	U	X≥	น้ำหนัก
50x32-160	1	50	32	80	385	132	160	50	100	70	240	190	110	385	12	6	M12	M12	24	50	27	8	20	100	38
50x32-200	1	50	32	80	385	160	180	50	100	70	240	190	110	385	12	6	M12	M12	24	50	27	8	20	100	46
65x40-200	1	65	40	100	385	160	180	50	100	70	265	212	110	385	13	6	M12	M12	24	50	27	8	20	100	48
65x40-250	2	65	40	100	500	180	225	65	125	95	320	250	110	370	14	6	M12	M12	32	80	35	10	27	100	70
65x40-315	2	65	40	125	500	200	250	65	125	95	345	280	110	370	16	6	M12	M12	32	80	35	10	27	100	80
65x50-160	1	65	50	80	385	132	160	50	100	70	240	190	110	385	11	6	M12	M12	24	50	27	8	20	100	40
80x50-200	1	80	50	10	385	160	200	50	100	70	265	212	110	385	13	6	M12	M12	24	50	27	8	20	100	52
80x50-250	2	80	50	125	500	180	225	65	125	95	320	250	110	370	15	6	M12	M12	32	80	35	10	27	100	72
80x50-315	2	80	50	125	500	225	280	65	125	95	345	280	110	370	18	6	M12	M12	32	80	35	10	27	100	87
80x65-160	1	80	65	100	385	160	180	50	100	70	265	212	110	285	11	6	M12	M12	24	50	27	8	20	100	46
100x65-200	2	100	65	100	500	180	225	65	125	95	320	250	110	370	14	6	M12	M12	32	80	35	10	27	140	70
100x65-250	2	100	65	125	500	200	250	80	160	120	360	28	110	370	16	6	M16	M12	32	80	35	10	27	140	80
100x65-316	3	100	60	125	530	225	280	80	160	120	400	315	110	370	18	6	M16	M12	42	110	45	12	37	140	118
100x80-160	2	100	80	100	500	160	200	65	125	95	280	212	110	370	14	6	M12	M12	32	80	35	10	27	100	68
100x80-400	3	125	100	125	530	280	355	80	160	120	435	355	110	370	20	6	M16	M12	42	110	45	12	37	140	165
125x100-200	2	125	100	125	500	200	280	80	160	120	360	280	110	370	17	6	M16	M12	32	80	35	10	27	140	85
125x100-250	3	125	100	140	530	225	280	80	160	120	400	315	110	370	18	6	M16	M12	42	110	45	12	37	140	126
125x100-315	3	125	100	140	530	250	315	800	160	120	400	315	110	370	19	6	M16	M12	42	110	45	12	37	140	135
125x100-400	3	125	100	140	530	280	355	100	200	120	500	400	110	370	20	6	M20	M12	42	110	45	12	37	140	175
125x100-500	4	125	100	160	670	355	450	100	200	150	550	450	110	500	25	10	M20	M16	48	110	51.5	14	42.5	180	313
150X125-250	3	150	125	140	530	250	355	80	160	120	400	315	110	370	19	6	M16	M12	42	110	45	12	37	140	140
150X125-315	3	150	125	140	530	280	355	100	200	150	500	400	110	370	20	6	M20	M12	42	110	45	12	37	140	150
150X125-400	2	150	125	140	530	315	400	100	200	150	500	400	110	370	21	6	M20	M12	42	110	45	12	37	140	186
150X125-500	4	150	125	160	670	315	450	100	200	150	550	450	140	500	25	10	M20	M16	48	110	51.5	14	42.5	180	336
200x150-315	4	200	150	160	670	315	400	100	200	150	550	450	140	500	25	10	M20	M16	48	110	51.5	14	42.5	180	222
200x150-400	4	200	150	160	670	315	450	100	200	150	550	450	140	500	25	10	M20	M16	48	110	51.5	14	42.5	180	300
200x150-500	4	200	150	160	670	400	500	100	200	150	550	450	140	500	25	10	M20	M16	48	110	51.5	14	42.5	180	382
250x200-200	4	250	200	180	670	315	450	100	200	150	550	450	140	500	22	10	M20	M16	48	110	51.5	14	42.5	180	345
250x200-250	5	250	200	180	885	315	450	100	200	150	550	450	180	670	25	12	M24	M16	65	140	69	18	58	250	590
250x200-315	4	250	200	180	670	315	450	100	200	150	550	450	140	500	25	10	M20	M16	48	110	51.5	14	42.5	180	277
250x200-400	4	250	200	180	670	355	500	100	200	150	550	450	140	500	25	10	M20	M16	48	110	51.5	14	42.5	180	340
250x200-500	5	250	200	180	885	400	580	150	315	250	760	630	180	670	28	12	M24	M16	65	140	69	18	58	250	495
300x250-250	5	300	250	225	885	355	560	125	250	190	630	500	180	670	24	12	M24	M16	65	140	69	18	58	250	360
300x250-315	4	300	250	225	670	355	500	125	250	190	690	560	180	500	24	12	M20	M16	48	110	51.5	14	42.5	180	350
300x250-400	5	300	250	225	885	450	560	150	250	190	690	560	180	670	28	12	M24	M16	65	140	69	18	58	250	480
300x250-500	5	300	250	225	885	450	630	150	315	250	760	630	180	670	28	12	M24	M16	65	140	69	18	58	250	530
350x300-400	6	350	300	250	975	450	600	180	315	250	760	630	180	730	24	12	M24	M16	75	170	79.5	20	67.5	250	900
350x300-500	6	350	300	250	975	500	650	225	360	270	900	750	180	730	32	12	M30	M16	75	170	79.5	20	67.5	250	1100
