EBARA 3LM

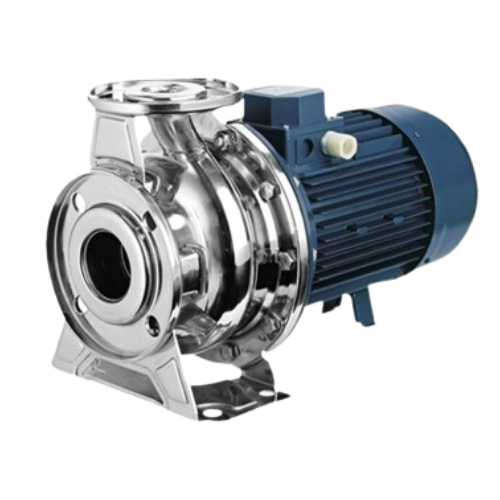

ปั๊มน้ำหอยโข่ง EBARA 3LM(Z) Series

ปั๊มหอยโข่ง EBARA 3LM Z  Series เป็นปั๊มที่ผลิตตามมาตรฐาน EN733 ออกแบบมาเพื่อการใช้งานในอุตสาหกรรม การเกษตร และระบบประปา มีการป้องกันการรั่วซึมและการออกแบบที่ทนทาน

Category Tags , , , ,
ขอใบเสนอราคา/Request a quote
Facebook
Twitter
Email
Print

EBARA 3LM (Z) Series

ปั๊มหอยโข่งสแตนเลสสตีล EBARA 3LM (Z) Series เป็นปั๊มที่ผลิตตามมาตรฐาน EN733 ออกแบบมาเพื่อการใช้งานในอุตสาหกรรม การเกษตร และระบบประปา โดยรุ่นที่มีสัญลักษณ์ “Z” หมายถึงรุ่นที่ไม่มีขาตั้งตัวปั๊ม แต่มีขาตั้งที่ติดตั้งโดยตรงกับมอเตอร์



คุณสมบัติ:

  • วัสดุคุณภาพสูง: ผลิตจากสแตนเลสสตีล AISI 316L เพื่อความทนทานและป้องกันการกัดกร่อน
  • การออกแบบ Back Pull-Out: ช่วยให้สามารถถอดชุดมอเตอร์และใบพัดออกโดยไม่ต้องถอดตัวปั๊มออกจากระบบท่อ
  • ประสิทธิภาพสูง: รองรับอัตราการไหลและเฮดที่หลากหลาย เพื่อตอบสนองความต้องการในงานต่าง ๆ



การใช้งาน:

  • การจ่ายน้ำสำหรับภาคอุตสาหกรรม การเกษตร และที่อยู่อาศัย
  • ระบบเพิ่มแรงดัน
  • การจัดการของเหลวในอุตสาหกรรม
  • การชลประทาน
  • สระว่ายน้ำ
  • ระบบระบายน้ำ
  • ระบบล้างทำความสะอาด



Specification EBARA 3LM (Z) Series

EBARA 3LM
EBARA 3LM
PUMP
Version 3LM(Z)
Liquid Handled Type of liquid Clean water and moderately aggressive fluids
Drinking water and water contains glycol for E and ES version
Temperature [°C] min.  -10
max. +120
For full details see section “FLUID TEMPERATURE RANGE” on pag.333
Maximum working pressure [MPa] 1
Construction Impeller Closed centrifugal type for 32, 40, 50 version Reinforced laser welding for 40-200/11, 50-200/15
Closed centrifugal three dimensional blades for 65 and 80 version
Shaft seal type Mechanical seal with stationary ring secured against rotation
Bearing Sealed ball bearing
Pipe Connection Suction 32-125/160/200 Flange DN50 according EN1092-1 Standard
40-125/160/200
50-125/160/200		 Flange DN65 according EN1092-1 Standard
65-125/160/200/250 Flange DN80 according EN1092-1 Standard
80-160/200/250 Flange DN100 according EN1092-1 Standard
Discharge 32-125/160/200 Flange DN32 according EN1092-1 Standard
40-125/160/200 Flange DN40 according EN1092-1 Standard
50-125/160/200 Flange DN50 according EN1092-1 Standard
65-125/160/200/250 Flange DN65 according EN1092-1 Standard
80-160/200/250 Flange DN80 according EN1092-1 Standard
Material Casing 32-125/160/200
40-125/160/200
50-125/160/200
65-125/160/200		 EN 1.4404 (AISI 316L)
65-250
80-160/200/250		 CF8M – EN 1.4408 (AISI 316)
Impeller 32-125/160/200
40-125/160/200
50-125/160/200		 EN 1.4404 (AISI 316L)
65-125/160/200 CF8M – EN 1.4408 (AISI 316)
65-250
80-160/200/250		 CF8M – EN 1.4408 (AISI 316)
Casing cover 32-125/160/200
40-125/160/200
50-125/160/200
65-125/160/200		 EN 1.4404 (AISI 316L)
65-250
80-160/200/250		 CF8M – EN 1.4408 (AISI 316)
Mechanical seal 32-125/160/200
40-125/160/200
50-125/160/200
65-125/160/200		 SiC/SiC/FPM (L version)
65-250
80-160/200
80-250 SiC/Carbon/EPDM (ES version)  [2]
O-ring FPM   [3]
Shaft 32, 40, 50,
65-125
65-160/11		 d=19 EN 1.4404 (AISI 316L)
50-200/15 d=22
65-160/15
65-200		 d=24
65-250 d=24 EN 1.4462 (Duplex stainless steel)
80-160 d=24 EN 1.4404 (AISI 316L)
80-200/22 d=24
80-200/30-37 d=24 EN 1.4462 (Duplex stainless steel)
80-250 d=29
Bracket Cast iron – Aluminium
Applicable standard of test ISO 9906:2012 – Grade 3B



MOTOR
Type 3(.)M(Z)
Electric – TEFC
Single Phase Three Phase
Efficiency level (Reg. 1781/2019) IE2 IE3
No. of Poles 2
Rotation speed [min-1]  ≈ 2900
Insulation Class F
Protection degree (CEI EN 60034-5) IP 55
Power rating [kW] 1.1 ÷ 2.2 1.1 ÷ 22
[HP] 1.5 ÷ 3.0 1.5 ÷ 30
Frequency [Hz] 50
Voltage [V] 230 ±10% 230/400 ±10% (up to 4.0 kW)
400/690 ±10% (5.5 kW and above)
Over load protection Provided by the user
Casing material Aluminium
Motor support Cast iron – Alluminium
Dimensions of cable entry M20x1.5 PG13.5 PG16 PG21
M20x1.5, M25x1.5
Flange mount (IEC motor) /

Performance

EBARA 3LM(Z) Series



Selection Chart
3 SERIES: 32, 40, 50 Version

Pump type l/min    0 100 150 200 300 333 360 400 450 500 600 700 800 1000 1200
m³/h     0 6 9 12 18 20 22 24 27 30 36 42 48 60 72
32-125/1.1(M)  * 22.5 21 19.9 18.4 14.1 12 – – – – – – – – –
32-160/1.5(M)  * 29.5 28 26.5 24.5 19.2 17 – – – – – – – – –
32-160/2.2(M)  * 37 35.5 34 32 27 25 – – – – – – – – –
32-200/3.0 44 42 40 37.5 31 28 – – – – – – – – –
32-200/4.0 55 53.5 52 49.5 43.5 40.5 38 – – – – – – – –
32-200/5.5 70.5 69 67.5 65 58.5 – – – – – – – – – –
32-200/7.5 70.5 69 67.5 65 58.5 55.5 53 49 44 – – – – – –
40-125/1.5(M)  * 20 – – 19 17.6 17 16.5 15.7 14.5 13.2 10.3 7 – – –
40-125/2.2(M)  * 26.5 – – 25.5 24 23.5 23 22 21 19.5 16.4 13 – – –
40-160/3.0 31 – – 29.5 27.5 27 26.5 25.5 24 22.5 20 17 – – –
40-160/4.0 40 – – 38.5 37 36 35.5 34.5 33 32 29 25.5 – – –
40-200/5.5 47 – – 45.5 44 43 42.5 41 39.5 38 35 31 – – –
40-200/7.5 58 – – 57 55.5 55 54.5 53.5 52.5 51 47.5 44 – – –
40-200/11 72 – – 71 70 70 69.5 68.5 67.5 66 63 59 – – –
50-125/2.2(M)  * 19 – – – – – – 17.5 17 16.3 14.9 13.4 11.7 8 –
50-125/3.0 22,7 – – – – – – 21,7 21,4 21 19,9 18,5 16,9 13,3 9,5
50-125/4.0 26.5 – – – – – – 26 25.5 25 24 22.5 21.5 17.9 14
50-160/5.5 33 – – – – – – 31 30.5 30 28.5 27 25.5 22 18
50-160/7.5 40 – – – – – – 38.5 38 37.5 36 35 33.5 30 26
50-200/9.2 53 – – – – – – – – 50 49 47.5 45.5 40.5 34
50-200/11 59 – – – – – – – – 56 55 54 52 48 42
50-200/15 72 – – – – – – – – 70 69 68 66 62 57



3 SERIES: 65, 80 Version

Pump type l/min     0 600 700 900 1300 1500 1700 1900 2100 2200 2300 2400 2500 3000 3400 3600 3800 4000
m³/h     0 36 42 54 78 90 102 114 126 132 138 144 150 180 204 216 228 240
65-125/4.0 22.2 19.8 19 17.3 13.3 11 8,6 6.3 – – – – – – – – – –
65-125/5.5 27 – 24 22.2 18 15.7 13.3 10.8 8 – – – – – – – – –
65-125/7.5 32 – 29.5 27.8 23.5 21.1 18.7 16.1 13.4 12 – – – – – – – –
65-160/7.5 32 – 30 28.6 24.8 22.5 19.9 17.1 14.2 – – – – – – – – –
65-160/9.2 36.5 – 34.5 32.8 28.8 26.5 23.9 21.1 18.3 16.8 – – – – – – – –
65-160/11 40.5 – 38.5 37.1 33.1 30.9 28.4 25.8 23 21.5 20 – – – – – – –
65-160/15 48 – 45.5 44 40 37.8 35.3 32.6 29.6 28 26.5 – – – – – – –
65-200/15 53.5 – 51 49 44 41.5 38.4 35.3 31.8 30 – – – – – – – –
65-200/18.5 60.5 – 58.5 56.5 51.5 49 46 43 39.7 38 36.3 – – – – – – –
65-200/22 67 – 65.5 64 59.5 57 54 51 48 46.5 45 – – – – – – –
65-250/30 78 – – 77 73.5 71 68 64.5 60 57.5 55 52 – – – – – –
65-250/37 89 – – 88 85.5 83 80.5 77.5 74 72 70 67.5 65 – – – – –
80-160/11 29 – – – 27.3 26.4 25.4 24.2 23 22.4 21.8 21.1 20.4 16.4 12.5 – – –
80-160/15R 32 – – – 30.5 29.7 28.8 27.7 26.5 25.9 25.3 24.6 24 20.1 16.5 14.5 – –
80-160/15 35 – – – 34 33.3 32.5 31.5 30.5 30 29.4 28.8 28.1 24.4 21 19.1 17 –
80-160/18.5 40 – – – 39 38.4 37.6 36.7 35.7 35.2 34.7 34.1 33.5 30 26.4 24.4 22.3 20
80-200/22 50 – – – 48 47 45.5 44.5 43 42 41 40 39 33.2 27.8 25 – –
80-200/30 60 – – – 58.5 58 57 56 54.5 54 53 52 51 46.5 41.5 39 36.1 33
80-200/37 66 – – – 64 63 62 61 59.5 59 58 57.5 56.5 51.5 47 44.5 41.5 38.5
80-250/37 73 – – – 71.5 70.5 68.5 66.5 64 63 61.5 60 58.5 48.5 38 – – –
80-250/45 84 – – – 82.5 81.5 80 78 76 75 73.5 72.5 71 62 53 48 42.5 –
80-250/55 95 – – – 93.5 92.5 91.5 90 88.5 87.5 86.5 85.5 84 76.5 68.5 64.5 60 55
