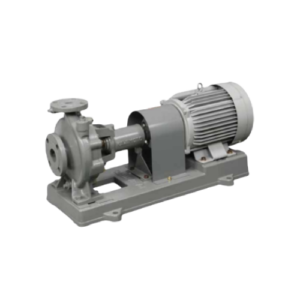

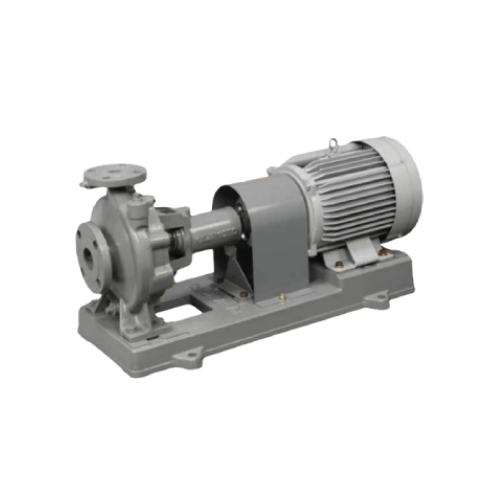

ปั๊มน้ำหอยโข่ง KAWAMOTO GE-2M Series
ปั๊มน้ำหอยโข่ง KAWAMOTO Model GE-2M เป็นอุปกรณ์สำหรับส่งน้ำในระบบน้ำร้อน-น้ำเย็น และระบบน้ำหล่อเย็น โดยเหมาะสำหรับใช้งานในเกษตรกรรม, โรงงาน และอาคารที่พักหรืออุตสาหกรรม โดยมีลักษณะขนาดเล็กและน้ำหนักเบา ทำให้ง่ายต่อการติดตั้งและการบำรุงรักษา นอกจากนี้ยังมีคุณสมบัติเชิงเทคนิคต่างๆ เช่น มีซีลกันรั่วที่มีอายุการใช้งานที่ยาวนาน และออกแบบเป็นแบบ back pull out เพื่อให้ง่ายต่อการตรวจเช็คและบำรุงรักษาได้ง่ายขึ้น อุปกรณ์นี้ออกแบบตามมาตรฐาน (JIS B8313) ซึ่งเป็นมาตรฐานการออกแบบปั๊มน้ำหอยโข่งในญี่ปุ่น ดังนั้น ปั๊มน้ำหอยโข่งรุ่น GE-2M เหมาะสำหรับผู้ที่ต้องการใช้งานปั๊มน้ำหอยโข่งในระบบน้ำร้อน-น้ำเย็นหรือระบบน้ำหล่อเย็นในอาคารพักหรือโรงงานอุตสาหกรรม
Facebook
Twitter
Email
Print
รุ่น GE-2M

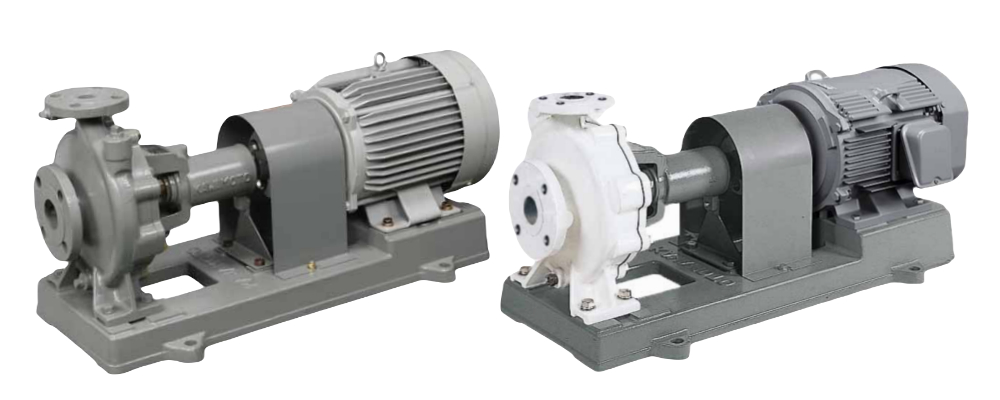

ปั๊มน้ำหอยโข่ง KAWAMOTO ( End Suction Centrifugal Pump KAWAMOTO )
2 Poles / 50 Hz ขนาดท่อ 40-100 mm
การใช้งาน
- ใช้งานร่วมกับระบบน้ำร้อน-น้ำเย็น
- ใช้ร่วมกับระบบน้ำหล่อเย็นในอาคารที่พักหรือโรงงานอุตสาหกรรม
- เหมาะสำหรับระบบเกษตรกรรม
- เหมาะสำหรับระบบอุตสาหกรรม โรงงาน
คุณสมบัติ
- ขนาดกระทัดรัดและน้ำหนักเบา
- ง่ายต่อการบำรุงรักษาและตรวจเช็คเนื่องจากเป็นแบบ back pull out
- เลือกใช้ซีลกันรั่วที่มีอายุการใช้งานที่ยาวนาน
- ตำแหน่งปลายท่อด้านส่งได้ศูนย์กลาง ง่ายต่อการติดตั้งและรับโหลดของท่อ
- ช่วงการใช้งานกว้างรองรับการใช้งานที่หลากหลาย
- ออกแบบสอดคล้องกับมาตรฐาน (JIS B8313).
ข้อมูลจำเพาะ
| Description | Model :GE-2M | |
|---|---|---|
| Liquid | Name | Clean water |
| Temperature | 0~90°C | |
| Max Working Pressure | 10 bar | |
| Synchronous Speed | 3000 min-1 | |
| Installation | TEFC outdoor use (Motor IP55, Class F) | |
| Material | Casing | Cast iron (FC200) |
| Impeller | Cast iron (FC200), Bronze (CAC406) or Stainless Cast iron (SCS13) | |
| Shaft | Stainless steel (SUS403) | |
| Construction | Impeller | Closed |
| Shaft Seal | Mechanical seal (SIC x Carbon x FKM ) | |
| Gland packing (PTFE-non asbestos) | ||
| Sealing | None | |
| Bearing | Sealed ball bearing | |
| Flange | JIS10K | |
| Baseplate | Cast iron (FC150) | |
ข้อมูลจำเพาะเพิ่มเติม
| Description | Model: GE-2M | |
|---|---|---|
| Material | Casing | Cast iron + Nylon coating |
| Impeller | SCS14 (SUS316) 40x32 : 0.4-2.2kw 50x40:0.4-5.5kw 65x50:2.2-3.7kw 80X65 : 2.2~7.5kw 100x80 : 7.5-11kw | |
| Shaft | Stainless steel (SUS316) | |
| Construction | Impeller | Closed |
| Shaft Seal | Mechanical seal (SIC x SIC x FKM ) | |
| Sealing | None | |
| Bearing | Sealed ball bearing | |
| Flange | JIS 10K | |
| Baseplate | Channel baseplate for European motor bland | |
| Anti-corrosion Painting | Urethane resin coating + non touch seal bearing structure | |
| Epoxy resin coating | ||

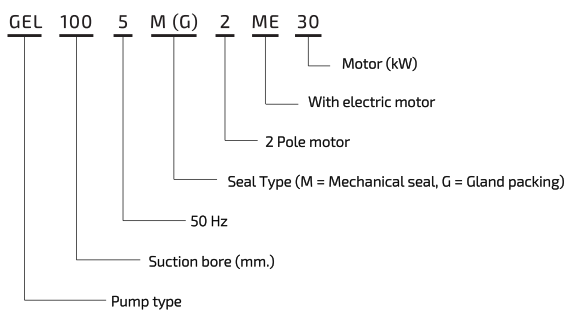

รหัสรุ่น

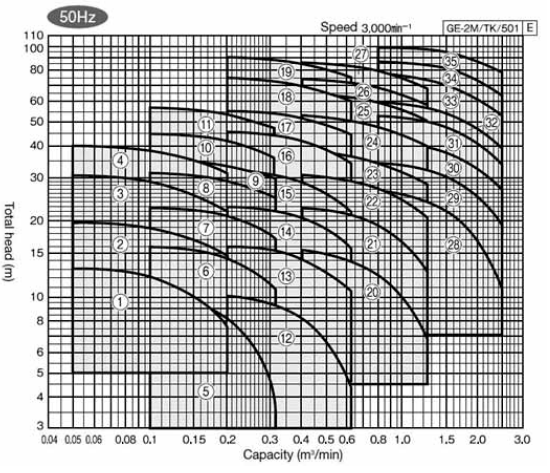

กราฟสมรรถนะการทำงาน
ตารางข้อมูลจำเพาะ
| No. | Model | Motor (kw) | Performance | Back Pressure Mpa {kgf/cm2} | |||
|---|---|---|---|---|---|---|---|
| Capacity (m3/mn) | Head (m) | Capacity (m3/mn) | Head (m) | ||||
| 1 | GEH-40X325M 2MN0.4 | 0.4 | 0.05 | 13 | 02 | 7.5 | 089 |
| 2 | GEI40SM2MEO 75 | 0.75 | 0.05 | 19.8 | 02 | 14.5 | 0.77 |
| 3 | GEI405M2ME15 | 15 | 0.05 | 30 5 | 02 | 22 | 067 |
| 4 | GEJ40SM2ME2.2 | 2.2 | 0.05 | 40 | 02 | 31.5 | 0.58 |
| 5 | GCH-50X405M-2MN0.9 | 0.9 | 0.1 | 10.5 | 0.32 | 3.5 | 0.86 |
| 6 | G6H505M2ME0.75 | 0.75 | 0.1 | 15.8 | 0.32 | 10.5 | 0.81 |
| 7 | GEI5O5M2ME1.5 | 15 | 0.1 | 22 5 | 0.32 | 17 | 0.74 |
| 8 | G6J505M2ME2.2 | 2.2 | 0.1 | 31 | 0.32 | 29.5 | 0.67 |
| 9 | GEJ50SM2ME3.7 | 3.7 | 0.1 | 35.5 | 0.32 | 29.8 | 0.63 |
| 10 | GEK5O5M2ME3.7 | 3.7 | 0.1 | 44.5 | 0.32 | 35.5 | 0.52 |
| 11 | GEK5O5M2ME5.S | S.S | 0.1 | 565 | 0.32 | 97 | 0.39 |
| 12 | GEH655M2ME0.75 | 0.75 | 02 | 10 | 0.63 | 9.2 | 0.87 |
| 13 | GEH6SSM2ME1.5 | 1.5 | 02 | 15.8 | 0.63 | 10.5 | 0.81 |
| 14 | GEI655M2ME22 | 2.2 | 02 | 22.8 | 0.63 | 152 | 0.74 |
| 15 | GEJ655M2ME3.7 | 3.7 | 02 | 325 | 0.63 | 21 | 0.6 |
| 16 | GEK65SM2ME5.S | 5.5 | 02 | 95 | 0.63 | 34 | 0.52 |
| 17 | G6K655M2ME7.5 | 7.5 | 02 | 59.5 | 0.63 | 43.5 | 0.92 |
| 18 | GEL655M2ME11 | 11 | 02 | 75 | 0.63 | 595 | 0.22 |
| 19 | GEL655M2ME15 | 15 | 02 | 90 | 0.63 | 74 | 0.059 |
| 20 | GEH805M2ME2.2 | 2.2 | 0.4 | 152 | 1.25 | 6.5 | 0 81 |
| 21 | CE1805M2ME37 | 3.7 | 0.4 | 22.5 | 1.25 | 12 | 0.74 |
| 22 | GEJ80SM2MES.5 | 5.5 | 0.4 | 305 | 1.25 | 20 | 0.66 |
| 23 | GEI805M2ME75 | 7.5 | 0.4 | 385 | 1.25 | 27.5 | 0.58 |
| 24 | GEK80SM2ME11 | 11 | 0.4 | 52 | 1.25 | 38.5 | 0.95 |
| 25 | GEK805M2ME15 | 15 | 0.4 | 635 | 125 | 49 5 | 0.33 |
| 26 | GEL8O5M2ME18 | 18.5 | 0.4 | 74 | 1.25 | 57 | 0.32 |
| 27 | GEL8O5M2ME22 | 22 | 0.4 | 85 | 1.25 | 67 | 0.13 |
| 28 | GEI1005M2ME7.5 | 7.5 | 0.8 | 26.5 | 2.5 | 10.5 | 0.69 |
| 29 | GEJ100SM2ME11 | 11 | 0.8 | 34 | 25 | 19 | 0 62 |
| 30 | GEI1005M2ME15 | 15 | 0.8 | 92 | 2.5 | 27 | 0.59 |
| 31 | GEK1005M2ME18 | 18.5 | 0.8 | 52.5 | 25 | 33 | 0.44 |
| 32 | GEK10O5M2ME22 | 22 | 0.8 | 59 | 25 | 385 | 0.37 |
| 33 | GEL100SM2ME30 | 30 | 0.8 | 76 | 25 | 51.5 | 0.22 |
| 39 | GE11005M2ME37 | 37 | 0.8 | 86 | 25 | 64 5 | 0.098 |
| 35 | GEL1O05M2ME95 | 95 | 0.8 | 99 | 25 | 77 | 0 |
